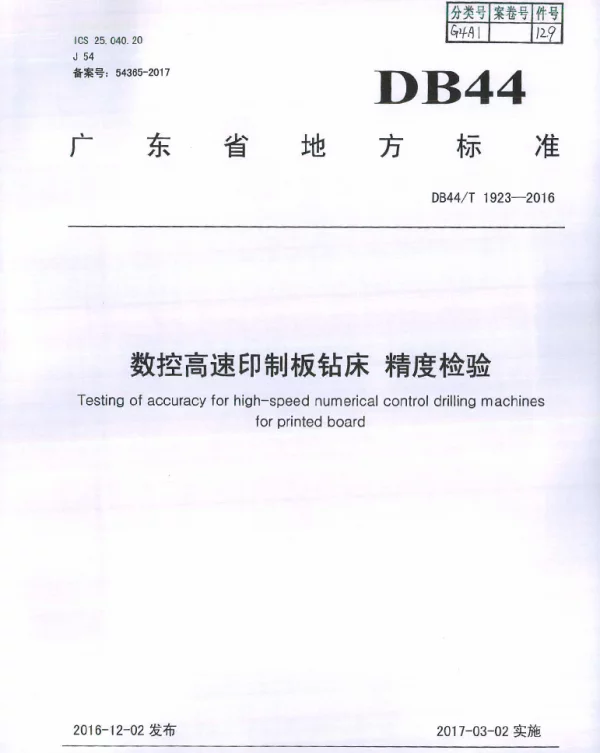

DB44T 1923-2016 数控高速印制板钻床 精度检验

DB44/T 1923-2016《数控高速印制板钻床精度检验》是一项针对数控高速印制板钻床精度检验的广东省地方标准。该标准对数控高速印制板钻床的几何精度、定位精度以及工作精度等方面进行了规范，为设备制造、验收和使用提供了依据。以下将选取部分关键条款进行详细解读。

几何精度检验

# 1. 主轴轴线对工作台面的垂直度

这一项要求主轴轴线与工作台面保持严格的垂直关系。具体来说，在距离主轴中心500mm处测量，垂直度误差不得超过0.02mm/1000mm。这项指标直接关系到钻孔的质量，尤其是对于多层印制电路板的加工，垂直度偏差会导致孔径不一致，影响电路板的电气性能。

# 2. 工作台平面度

工作台平面度是衡量工作台表面平整程度的重要参数。标准规定在任意250×250mm范围内，平面度误差不得超过0.02mm。良好的平面度可以确保工件在加工过程中的稳定性和一致性，减少因表面不平引起的振动和偏移。

定位精度检验

# 1. X轴和Y轴的重复定位精度

X轴和Y轴的重复定位精度直接影响到钻孔的位置准确性。标准要求这两个方向上的重复定位精度不得超过±0.01mm。重复定位精度的好坏不仅影响单个孔的精确度，还关系到整个电路板上所有孔的排列是否整齐，这对于后续的焊接工序至关重要。

# 2. Z轴的垂直进给精度

Z轴垂直进给精度指的是主轴沿Z轴方向上下移动时位置的准确性。标准规定Z轴的垂直进给精度不得超过±0.01mm。这项指标对于保证钻头能够准确地到达设定深度非常重要，避免过深或不足的钻孔问题。

工作精度检验

# 1. 孔径一致性

孔径一致性是指在同一块电路板上不同位置所钻出的孔径大小的一致性。标准要求孔径偏差不得超过±0.02mm。孔径的一致性不仅影响电路板的外观质量，也关系到电路板的功能性能，特别是高频信号传输线路。

# 2. 孔位精度

孔位精度是指实际钻孔位置相对于设计图纸上的理论位置的偏差。标准规定孔位精度不得超过±0.02mm。这项指标对于高密度布线的电路板尤为重要，因为它决定了电路板能否正确安装元器件并正常工作。

通过以上解读可以看出，《数控高速印制板钻床精度检验》标准从多个角度对设备性能提出了严格的要求，这些要求旨在保障最终产品的质量和可靠性。在实际应用中，用户应严格按照标准进行设备验收和定期维护，以确保设备始终处于最佳工作状态。同时，制造商也需不断优化生产工艺和技术水平，以满足日益提高的产品质量需求。
