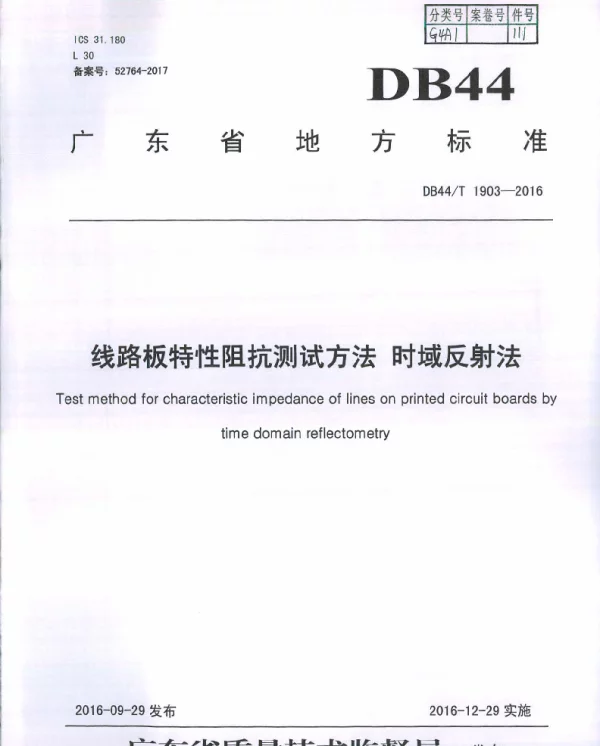

DB44T 1903-2016 线路板特性阻抗测试方法 时域反射法

DB44/T 1903-2016是广东省地方标准，规定了线路板特性阻抗测试的时域反射法。以下是对该标准中关键条款的深入解读：

标准中明确指出，测试环境应保持在温度（25±5）℃，相对湿度（50±10）%的条件下进行，这是为了保证测试结果的一致性和准确性。

在测试设备方面，要求使用精度不低于±0.5%的时域反射仪，并且仪器需定期校准以确保测量数据的可靠性。同时，对于测试探头的选择也有严格规定，必须选用与被测线路板相匹配的专用探头。

关于样品准备，标准强调要将待测线路板放置于水平工作台上，并确保其表面清洁无污染。此外，在测试前应对线路板进行预处理，包括但不限于去除氧化层、检查焊点质量等步骤。

在具体操作过程中，首先需要设定好仪器参数如采样率、脉冲宽度等；然后将探头正确连接到线路板上指定位置；接着启动测试程序直至获取完整的波形图；最后根据获得的数据计算出特性阻抗值。

值得注意的是，在整个测试流程中都必须严格按照规程执行，避免人为因素导致误差增大。另外还特别提到当出现异常情况时应及时记录并分析原因，必要时可重复试验直至得出合理结论为止。

以上就是对DB44/T 1903-2016中关于线路板特性阻抗测试——时域反射法部分重要内容的详细介绍，希望对您有所帮助。
