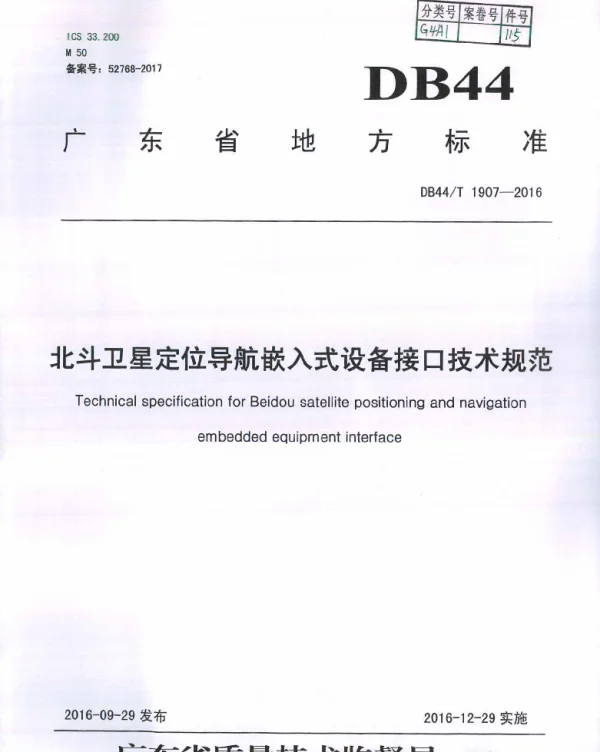

DB44T 1907-2016 北斗卫星定位导航嵌入式设备接口技术规范

《北斗卫星定位导航嵌入式设备接口技术规范》（DB44/T 1907-2016）是广东省地方标准，旨在统一北斗卫星定位导航嵌入式设备的接口要求。以下将选取部分重要条文进行详细解读。

在设备通信接口方面，标准规定了RS232、RS485和CAN总线三种通信方式。其中RS232接口应满足EIA-RS-232-E标准，工作电压为±15V，数据传输速率范围为1200bps至115200bps。RS485接口需符合EIARS-485标准，最大传输距离可达1200米，数据传输速率为1200bps至1Mbps。CAN总线则要遵守ISO 11898标准，数据传输速率为10kbps至1Mbps，最大传输距离为40米。

对于电源接口，标准要求设备应具备过流保护功能，输入电压范围为DC 9V至36V，输出电压为DC 5V或DC 12V。同时，设备还应具有低电压报警功能，当输入电压低于设定值时发出警报。

在天线接口方面，标准指出天线阻抗应为50Ω，支持有源天线和无源天线两种类型。有源天线的工作电压为DC 3V至5V，无源天线则无需额外供电。

此外，标准还对设备的机械结构提出了要求。设备外壳材料应采用耐腐蚀、耐高温的工程塑料或金属材质，防护等级不低于IP65。设备重量不得超过1.5kg，外形尺寸长宽高分别不大于200mm×150mm×100mm。

以上是对该标准中一些关键条款的解读，这些规定为北斗卫星定位导航嵌入式设备的设计、生产提供了明确的技术依据，有助于提高产品的一致性和互操作性。
