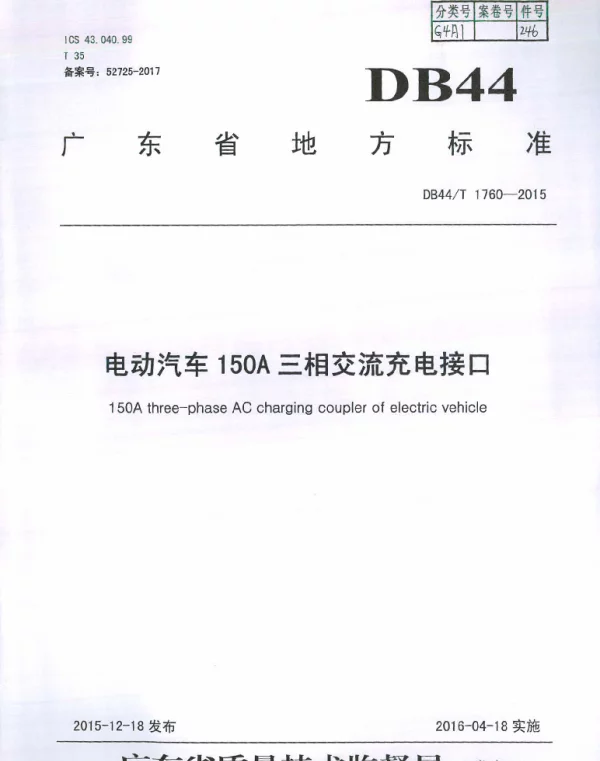

DB44T 1760-2015 电动汽车150A三相交流充电接口

DB44/T 1760-2015《电动汽车150A三相交流充电接口》是广东省地方标准，规定了电动汽车使用150A电流等级的三相交流充电接口的技术要求。以下选取部分重要条文进行详细解读：

1. 范围

该标准适用于额定电流为150A的三相交流充电桩与电动汽车之间的连接。明确了标准的应用场景和对象，确保设计、生产、检验均围绕这一特定电流等级展开。

2. 术语和定义

标准对“电动汽车”、“交流充电桩”、“插头”、“插座”等术语进行了明确界定，例如“插头”被定义为安装在充电电缆上并与插座配合使用的部件。这些定义为后续技术要求提供了基础。

3. 结构要求

- 插头和插座应具备防水防尘功能，防护等级需达到IP54及以上。

- 插座应配备锁定装置以防止意外拔出，同时需有明显的连接状态指示灯。

- 插头和插座接触件表面应采用耐腐蚀材料，并保证良好的导电性能。

4. 电气性能

- 额定电压为440V AC，额定电流为150A，最大工作电流不得超过此值。

- 接触电阻不应大于0.005Ω，确保低损耗传输。

- 绝缘电阻在干燥条件下应不低于100MΩ，在潮湿条件下应不低于1MΩ。

5. 机械性能

- 插头和插座应能承受至少1000次插拔循环而不影响其功能。

- 插拔力应在合理范围内，插入力不超过100N，拔出力不超过80N。

6. 安全要求

- 必须设置过流保护装置，当电流超过额定值时能够自动切断电源。

- 应具备漏电保护功能，检测到漏电流超过设定阈值时立即断开电路。

通过以上条文解读可以看出，该标准从多个维度对电动汽车150A三相交流充电接口提出了严格要求，旨在保障充电过程的安全性、可靠性和高效性。这些规定对于推动电动汽车普及具有重要意义。
