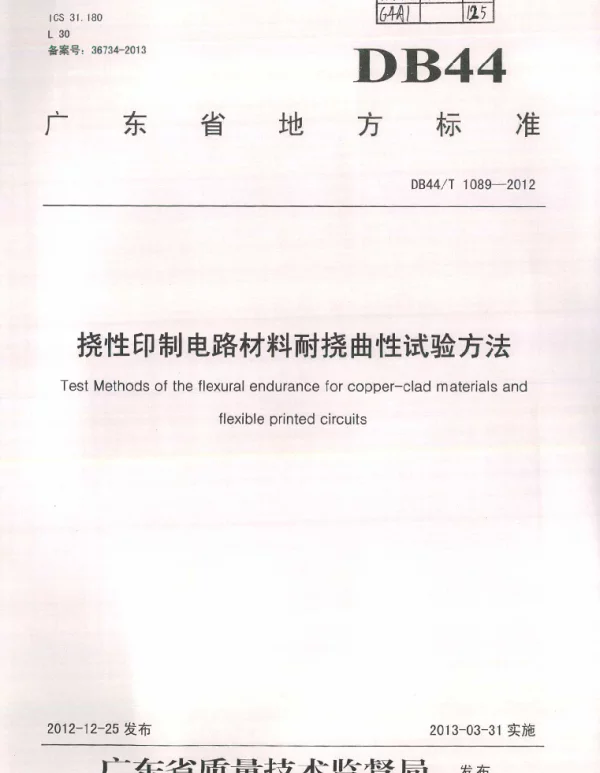

DB44T 1089-2012 挠性印制电路材料耐挠曲性试验方法

DB44/T 1089-2012《挠性印制电路材料耐挠曲性试验方法》是一项广东省地方标准，规定了挠性印制电路材料耐挠曲性能的测试方法。以下为该标准的重要条文解读：

一、适用范围

本标准适用于挠性印制电路板（FPC）所用挠性覆铜箔层压板及其成品挠性印制电路板的耐挠曲性能测试。这些材料在实际应用中需要经受反复弯曲而不损坏。

二、术语和定义

1. 耐挠曲性：指挠性印制电路材料在一定条件下承受反复弯曲的能力。

2. 曲率半径：弯曲过程中材料外表面与内表面之间的最小距离。

三、试验设备

1. 弯曲试验机：应具备精确控制弯曲角度、频率和次数的功能。

2. 测厚仪：用于测量试样厚度，精度要求±0.01mm。

四、试样制备

1. 样品尺寸：通常取50mm×100mm的矩形试样。

2. 预处理：试样需在温度23℃±2℃、相对湿度50%±5%的环境中放置至少24小时后进行测试。

五、试验条件

1. 弯曲角度：一般设置为90°或180°。

2. 弯曲半径：根据产品规格确定，通常为试样厚度的10倍。

3. 循环次数：按照具体需求设定，一般从1000次到10000次不等。

六、观察与判定

1. 在测试过程中，应定期检查试样表面是否有裂纹、分层或其他损伤现象。

2. 测试结束后，若试样无明显破坏，则判定其耐挠曲性能合格；反之则不合格。

七、报告内容

1. 提供详细的试验参数，包括弯曲角度、半径、频率及循环次数。

2. 描述试样的外观变化情况。

3. 给出最终的测试结论。

以上是DB44/T 1089-2012标准中的关键部分解析，希望对您有所帮助。
