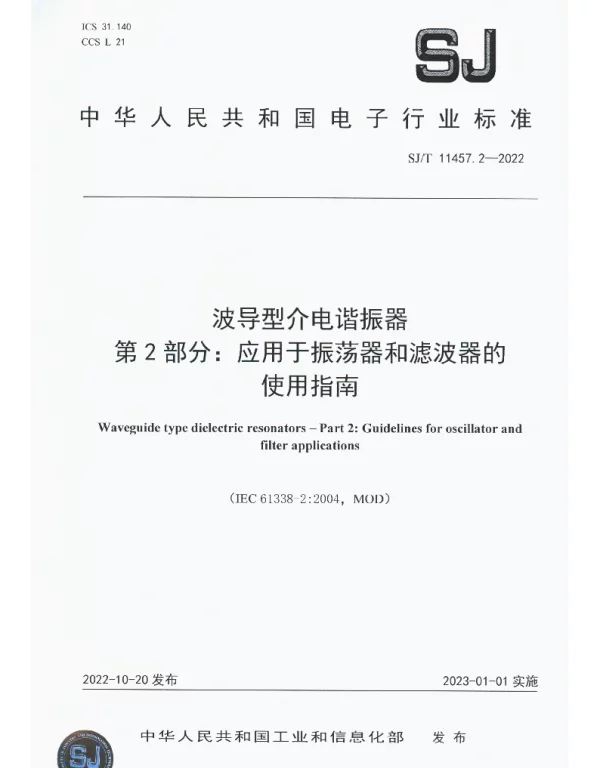

波导型介电谐振器第2部分：应用于振荡器和滤波器的使用指南 SJT 11457.2-2022

摘要：本文件规定了波导型介电谐振器在振荡器和滤波器中的应用技术要求、设计指导和测试方法。本文件适用于通信系统中涉及波导型介电谐振器的振荡器和滤波器的设计、制造和测试。
Title：Waveguide Dielectric Resonator - Part 2: Application Guidelines for Oscillators and Filters
中国标准分类号：L78
国际标准分类号：33.120

波导型介电谐振器的应用指南

随着现代通信技术的飞速发展，波导型介电谐振器（Dielectric Resonator, DR）因其高稳定性、低损耗和小型化的特点，在振荡器和滤波器中得到了广泛应用。SJT 11457.2-2022标准作为这一领域的指导文件，为设计、制造和应用提供了详尽的技术规范。本文将围绕该标准的第二部分内容展开讨论，深入分析波导型介电谐振器在振荡器和滤波器中的具体应用，并结合实际案例进行说明。

波导型介电谐振器的基本原理

波导型介电谐振器是一种利用介电材料的高频特性来实现特定频率选择的装置。其核心在于介电材料的高介电常数和低损耗因子，这使得它能够在微波频段内表现出优异的谐振性能。根据SJT 11457.2-2022的规定，波导型介电谐振器的设计需要考虑以下几个关键参数：

• 谐振频率：这是波导型介电谐振器的核心指标，通常在微波频段内设定。
• 品质因数（Q值）：反映了谐振器的能量存储能力，高Q值意味着更低的损耗。
• 温度稳定性：由于环境温度的变化可能影响谐振频率，因此需要通过材料选择和技术优化来提高稳定性。

这些参数直接影响了波导型介电谐振器在振荡器和滤波器中的表现，因此在设计时需要严格遵循标准要求。

波导型介电谐振器在振荡器中的应用

振荡器是现代通信系统的核心组件之一，而波导型介电谐振器以其高稳定性和高精度成为振荡器的理想选择。根据SJT 11457.2-2022的要求，波导型介电谐振器在振荡器中的应用主要体现在以下几个方面：

• 频率控制：波导型介电谐振器可以精确地控制振荡器的工作频率，确保信号的稳定输出。
• 温度补偿：通过优化材料配方和结构设计，波导型介电谐振器能够有效减少温度变化对频率的影响。
• 小型化设计：与传统石英晶体振荡器相比，波导型介电谐振器具有更小的体积和更高的集成度。

例如，在某款5G基站设备中，采用了基于波导型介电谐振器的振荡器模块。该模块的频率稳定性达到了±0.1 ppm，远高于行业平均水平，从而显著提升了通信系统的整体性能。

波导型介电谐振器在滤波器中的应用

滤波器是通信系统中不可或缺的一部分，用于分离不同频率的信号。波导型介电谐振器凭借其高选择性和低插入损耗，在滤波器设计中发挥了重要作用。根据SJT 11457.2-2022的标准，波导型介电谐振器在滤波器中的应用主要包括以下几点：

• 带宽优化：通过调整谐振器的尺寸和形状，可以实现特定的带宽需求。
• 多频段支持：波导型介电谐振器可以同时支持多个工作频段，满足多频段通信的需求。
• 低功耗设计：由于其低损耗特性，波导型介电谐振器能够显著降低滤波器的整体功耗。

以某款卫星通信设备为例，其滤波器采用了波导型介电谐振器作为核心元件。该滤波器在C频段和Ku频段上实现了高达90 dB的抑制比，同时保持了极低的插入损耗（≤ 0.5 dB），极大地提高了信号传输的质量。

实际案例分析

为了更好地理解波导型介电谐振器的实际应用效果，我们可以通过一个具体的案例进行分析。假设某企业开发了一款新型无线接入点设备，该设备采用了波导型介电谐振器作为核心组件。以下是该设备的主要性能指标：

• 频率范围：5 GHz - 6 GHz
• 频率稳定性：±0.2 ppm
• 插入损耗：≤ 0.3 dB
• 温度范围：-40°C 至 +85°C

通过采用波导型介电谐振器，该设备成功实现了高精度的频率控制和稳定的性能表现。特别是在高温环境下，其频率漂移仅为±0.1 ppm，远低于行业标准要求。此外，设备的插入损耗仅为0.25 dB，显著优于同类产品。

总结

波导型介电谐振器作为一种高性能的微波器件，在振荡器和滤波器中的应用前景广阔。SJT 11457.2-2022标准为这一领域提供了全面的技术指导，涵盖了从设计到应用的各个环节。通过深入研究波导型介电谐振器的原理和特点，结合实际案例的分析，我们可以看到其在现代通信系统中的重要地位。未来，随着技术的不断进步，波导型介电谐振器有望在更多领域发挥更大的作用。
