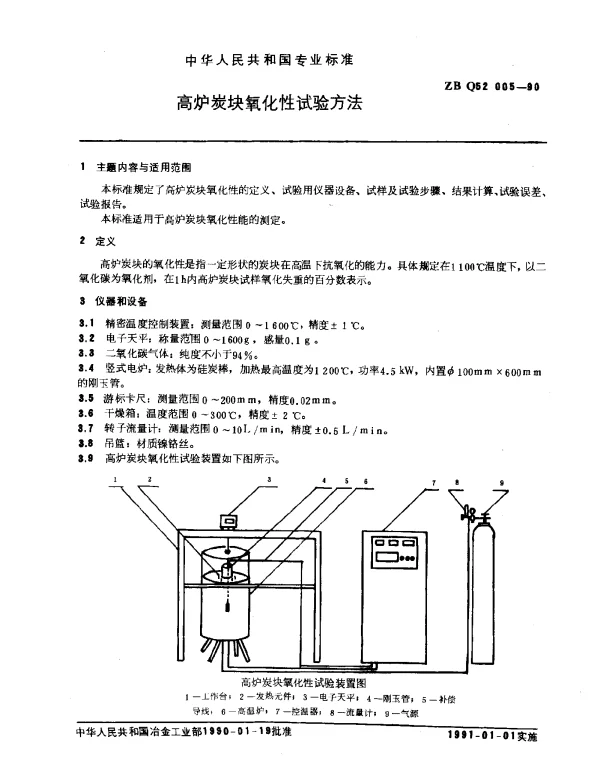

ZB Q52 005-1990 高炉炭块氧化性试验方法

关于ZB Q52 005-1990高炉炭块氧化性试验方法的常见问题解答

以下是关于ZB Q52 005-1990标准中高炉炭块氧化性试验方法的一些常见问题及其详细解答。

1. ZB Q52 005-1990标准是什么？

ZB Q52 005-1990 是中国机械工业部发布的一项国家标准，用于规定高炉炭块在氧化条件下的试验方法。该标准主要适用于评估高炉炭块在高温氧化环境中的性能，为高炉炭块的设计与应用提供技术支持。

2. 高炉炭块氧化性试验的目的是什么？

高炉炭块氧化性试验的主要目的是评估炭块在高温氧化条件下的抗氧能力，以确定其使用寿命和可靠性。通过试验可以检测炭块是否会在长期使用过程中因氧化而发生强度下降或结构破坏。

3. 如何进行高炉炭块氧化性试验？

试验步骤如下：

• 将试样置于恒温氧化炉中。
• 设定氧化温度（通常为1000°C至1200°C）。
• 控制氧化时间（通常为4小时至8小时）。
• 取出试样后冷却并测量其质量损失或体积变化。

4. 为什么需要控制氧化温度和时间？

氧化温度和时间是影响试验结果的关键因素。过高或过低的温度可能导致试验结果不准确，而过长或过短的时间会影响数据的代表性。因此，需严格按照标准规定的参数进行操作，以确保试验结果可靠。

5. 试验结果如何表示？

试验结果通常以炭块的质量损失百分比或体积变化率来表示。例如：“试样的质量损失率为3%” 或 “试样的体积变化率为+2%”。这些数据可以帮助工程师评估炭块的实际使用性能。

6. 高炉炭块氧化性试验有哪些常见误解？

• 误解一： 只需一次试验即可得出结论。

  正确答案：高炉炭块氧化性试验需要多次重复试验以确保数据的准确性与可靠性。

• 误解二： 温度越高，试验结果越准确。

  正确答案：试验温度需根据实际使用条件设定，过高可能改变炭块的化学成分。

7. ZB Q52 005-1990标准适用于哪些场景？

该标准适用于高炉炭块的生产单位、质检机构以及科研单位。任何涉及高炉炭块氧化性能评估的工作都可参考此标准。

8. 如果没有严格按照标准操作，试验结果会有什么影响？

如果未严格按照标准操作，试验结果可能会出现偏差，导致对炭块性能的误判。这可能影响后续的设计、生产和使用决策，甚至造成经济损失。

9. 是否有替代标准？

目前，ZB Q52 005-1990仍是高炉炭块氧化性试验的重要参考标准。但随着技术发展，相关国际标准如ISO或ASTM也可能成为补充参考。
