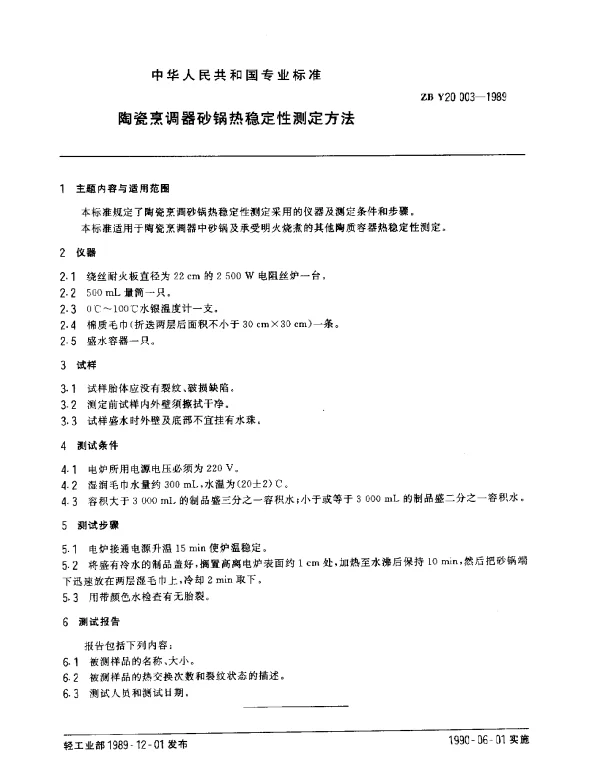

ZB Y20 003-1989 陶瓷烹调器砂锅热稳定性测定方法

摘要

本文基于标准 ZB Y20 003-1989，对陶瓷烹调器中砂锅的热稳定性测定方法进行了系统分析与探讨。热稳定性是衡量砂锅性能的重要指标之一，其测定方法直接影响产品质量评估和消费者安全。本文通过梳理该标准的具体内容，结合实际应用场景，提出优化建议，并对其科学性和可行性进行论证。

引言

砂锅作为传统烹饪器具，在日常生活中具有广泛的应用。然而，由于其材质特性，砂锅在快速温度变化下容易出现裂纹或破损现象，这不仅影响使用寿命，还可能带来安全隐患。因此，制定一套科学合理的热稳定性测定方法显得尤为重要。标准 ZB Y20 003-1989 提供了具体的测试流程和技术要求，为行业提供了参考依据。

标准概述

根据 ZB Y20 003-1989 的规定，热稳定性测定主要涉及以下步骤：

• 将砂锅置于室温环境中预处理。
• 逐步加热至指定温度（通常为150℃），并保持一定时间。
• 迅速冷却至室温，观察砂锅是否出现裂纹或其他损坏。
• 记录测试结果并进行分类评价。

该标准明确了测试条件、操作规范及评判标准，确保了测试过程的一致性和可靠性。

技术分析与优化建议

尽管 ZB Y20 003-1989 已经较为完善，但仍存在一些可以改进的空间：

• 测试温度范围: 当前标准设定的150℃可能无法全面覆盖实际使用场景中的极端情况。建议增加高温测试（如200℃）以提高检测覆盖面。
• 冷却方式: 标准中未明确冷却速度的要求，可能导致不同实验室间的结果差异较大。建议统一采用快速冷却法，以模拟真实使用环境。
• 数据记录: 现行标准对裂纹程度的描述较为笼统，缺乏量化指标。建议引入显微镜等工具辅助检测，提供更精确的数据支持。

结论

综上所述，标准 ZB Y20 003-1989 为砂锅热稳定性测定提供了重要的指导作用，但在某些细节上仍有待完善。通过优化测试参数、细化评判标准以及引入先进技术手段，可以进一步提升测试结果的准确性和实用性。未来的研究应重点关注实际使用场景下的动态测试方法，为行业提供更加科学有效的解决方案。
