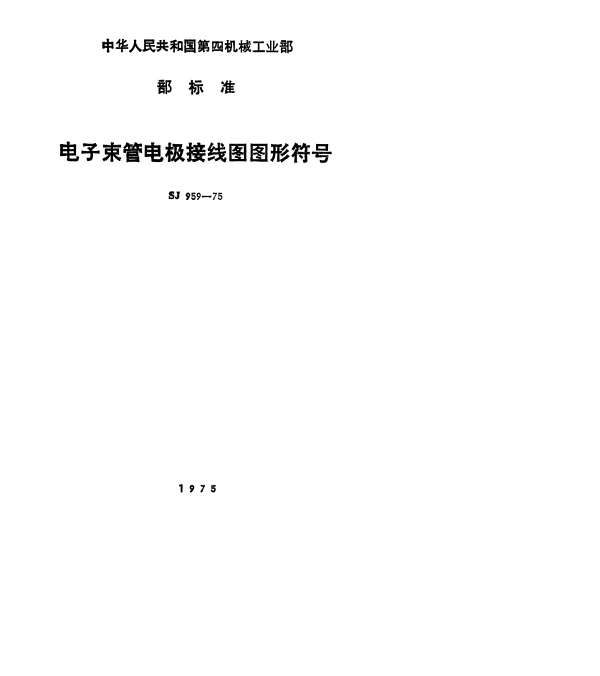

SJ 959-1975 电子束管电极接线图图形符号

关于SJ 959-1975 电子束管电极接线图图形符号的常见问题解答

以下是与SJ 959-1975标准相关的常见问题及其详细解答，按优先级从高到低排列。

1. SJ 959-1975是什么？

SJ 959-1975是中国国家标准化管理委员会发布的一项国家标准，主要用于规范电子束管中电极接线图的图形符号。这项标准为设计、制造和维护电子束管设备提供了统一的图形表示方法。

2. 为什么需要SJ 959-1975标准？

答：电子束管是一种复杂的电子器件，其内部结构涉及多个电极。为了确保不同制造商生产的设备具有互换性和兼容性，需要一套统一的图形符号标准。SJ 959-1975通过定义明确的图形符号，简化了电路设计和设备维护的工作流程。

3. SJ 959-1975中的主要图形符号有哪些？

• 阳极(A)：通常用一个圆圈表示，代表电子束的最终目的地。
• 阴极(K)：通常用一个小圆点或短横线表示，代表电子发射源。
• 栅极(G)：通常用一条或多条平行线表示，用于控制电子束的强度和方向。
• 聚焦极(F)：通常用一个带箭头的椭圆表示，用于调整电子束的形状。
• 偏转极(D)：通常用一个带有箭头的矩形表示，用于改变电子束的方向。

4. 如何正确解读SJ 959-1975中的接线图？

答：解读接线图时，首先需确认每个符号的具体含义（如阳极、阴极等）。然后根据符号之间的连接关系，理解电极的功能和相互作用。建议结合设备说明书和实际电路布局进行分析。

5. SJ 959-1975是否适用于所有类型的电子束管？

答：并非所有类型的电子束管都完全适用SJ 959-1975标准。该标准主要针对通用型电子束管设计，对于特殊用途的电子束管可能需要额外补充说明或自定义符号。

6. 如果没有SJ 959-1975，会有什么后果？

• 不同厂家的设备可能无法互换使用，导致兼容性问题。
• 维修和维护工作将变得更加复杂，因为缺乏统一的图形符号标准。
• 可能导致设计错误或安全隐患。

7. 如何学习和掌握SJ 959-1975标准？

• 查阅官方发布的标准文件，了解具体规定和示例。
• 参加相关培训课程，听取专家讲解。
• 参考实际案例，通过实践加深理解。

8. SJ 959-1975是否已被更新或替代？

答：截至目前，SJ 959-1975仍然是有效的国家标准。如果未来有新的版本发布，相关部门会及时通知并推广新标准。
