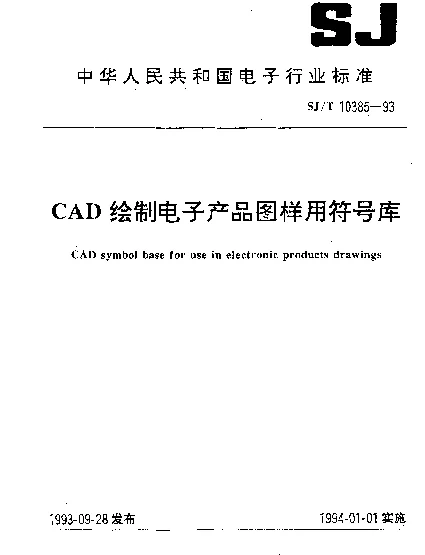

SJT 10385-1993 CAD绘制电子产品图样用符号库

摘要：本文件规定了在CAD系统中绘制电子产品图样时使用的符号库的构成、内容及应用要求。本文件适用于使用CAD技术进行电子产品设计、制图及相关文档编制的单位和个人。
Title：CAD Drawing Symbol Library for Electronic Product Patterns
中国标准分类号：L74
国际标准分类号：35.240.99

关于SJT 10385-1993 CAD绘制电子产品图样用符号库的常见问题解答

以下是关于SJT 10385-1993标准的常见问题及其详细解答，按优先级从高到低排列。

1. SJT 10385-1993是什么？

SJT 10385-1993是中国国家标准，规定了在计算机辅助设计（CAD）中用于绘制电子产品图样的符号库及其使用规则。该标准适用于电子产品的设计与制造领域，旨在统一符号表达方式，提高设计效率和质量。

2. SJT 10385-1993的主要用途是什么？

该标准的主要用途包括：

• 规范电子产品图样中的符号使用，确保设计文件的一致性。
• 为CAD软件开发者提供符号库设计依据。
• 帮助工程师快速准确地绘制符合行业标准的电子产品图样。

3. SJT 10385-1993中的符号库包含哪些内容？

SJT 10385-1993的符号库主要涵盖以下类别：

• 电子元件符号（如电阻、电容、二极管等）。
• 连接器符号（如插头、插座等）。
• 逻辑电路符号（如与门、或门等）。
• 电源符号（如电池、变压器等）。
• 其他通用符号（如接地符号、测试点等）。

4. 如何正确使用SJT 10385-1993符号库？

正确使用SJT 10385-1993符号库的关键步骤如下：

1. 熟悉标准中的符号定义和使用规则。
2. 根据实际需求选择合适的符号。
3. 确保符号的尺寸、比例和标注符合标准要求。
4. 在图纸中标注必要的信息（如元件参数、参考编号等）。

5. SJT 10385-1993是否适用于所有类型的电子产品？

虽然SJT 10385-1993适用于大多数电子产品，但某些特殊领域的设计可能需要额外的符号或规则。因此，在具体应用时，需结合实际需求进行调整，并参考相关补充标准。

6. 如果CAD软件不支持SJT 10385-1993符号库怎么办？

如果CAD软件未内置SJT 10385-1993符号库，可以采取以下措施：

• 手动绘制符合标准的符号。
• 请求软件供应商添加对SJT 10385-1993的支持。
• 使用第三方插件或工具扩展符号库功能。

7. SJT 10385-1993与国际标准（如IEC 617）有何区别？

SJT 10385-1993是中国国家标准，而IEC 617是国际电工委员会制定的标准。两者的区别在于：
