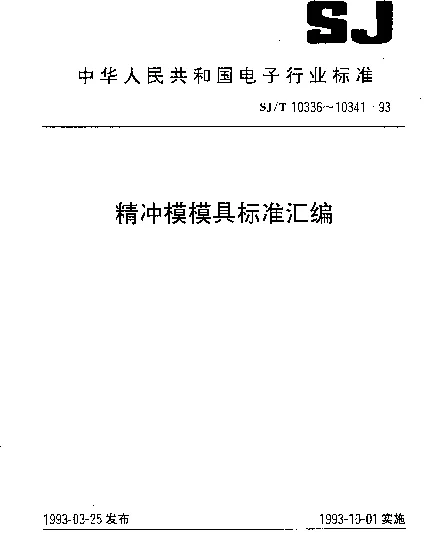

SJT 10341.43-1993 精冲模.凸模

SJT 10341.43-1993标准概述

《SJT 10341.43-1993 精冲模.凸模》是中国电子工业标准化技术协会制定的一项国家标准，主要用于规范精冲模具中凸模的设计、制造和检验要求。这一标准为精密冲压行业提供了重要的技术指导，确保了产品加工的质量与精度。精冲模作为精密冲压工艺的核心部件，其性能直接影响到最终产品的质量。而凸模作为精冲模的重要组成部分，承担着直接接触材料并施加压力的关键任务，因此对其设计和制造的要求极为严格。

本标准不仅涵盖了凸模的基本尺寸公差、表面粗糙度等基本要求，还对材料选择、热处理工艺以及检测方法等方面进行了详细的规范。这些规定旨在提高凸模的使用寿命和稳定性，同时降低生产成本，满足现代制造业对高效、高质量生产的需求。

凸模在精冲模中的作用

凸模是精冲模中直接与被加工材料接触的部分，其主要功能是在冲压过程中对材料施加压力，使其发生塑性变形以达到所需的形状和尺寸。由于凸模的工作环境较为恶劣（如高温、高压、高磨损），因此对其材料性能、结构设计和制造工艺提出了极高的要求。

具体而言，凸模需要具备以下特点：

• 高硬度：以抵抗材料的摩擦和磨损。
• 高强度：能够承受较大的冲击力而不发生变形。
• 良好的韧性：避免因应力集中而导致的断裂。
• 优异的耐磨性：延长使用寿命。

这些特性使得凸模成为精冲模中最关键的组件之一，也是影响整个冲压过程效率和产品质量的重要因素。

凸模的设计与制造要求

根据SJT 10341.43-1993标准，凸模的设计和制造需遵循一系列严格的规范。首先，在材料选择上，通常采用高速钢、硬质合金或工具钢等高性能材料。例如，W18Cr4V是一种常用的高速钢，具有较高的硬度和耐磨性；而YG6硬质合金则以其卓越的抗压强度著称。

其次，在热处理工艺方面，凸模需要经过淬火、回火等一系列步骤来优化其机械性能。例如，对于高速钢凸模，通常采用1050℃左右的淬火温度，随后在550℃左右进行多次回火，以获得最佳的综合性能。

此外，凸模的几何形状和尺寸精度也必须符合标准要求。例如，凸模的圆角半径、倒角角度等细节设计直接影响到冲压件的质量。标准中明确规定了这些参数的允许偏差范围，以确保冲压件的一致性和可靠性。

实际案例分析

为了更好地理解SJT 10341.43-1993标准的实际应用，我们可以通过一个具体的案例进行说明。某电子元件制造商在生产微型连接器时遇到了凸模寿命短的问题。通过分析发现，问题的主要原因在于凸模材料的选择不当以及热处理工艺不完善。

为此，该企业采用了符合标准要求的W18Cr4V高速钢作为凸模材料，并改进了热处理工艺。经过测试，新凸模的使用寿命提高了近两倍，同时显著降低了废品率。这一成功案例充分证明了遵循SJT 10341.43-1993标准的重要性。

总结

综上所述，《SJT 10341.43-1993 精冲模.凸模》标准为精密冲压行业的技术发展提供了坚实的理论基础和实践指导。通过对凸模的设计、制造和检测进行全面规范，该标准有效提升了精冲模的整体性能，推动了相关产业的技术进步。未来，随着新材料和新技术的不断涌现，相信这一标准将在更广泛的领域发挥更大的作用。
