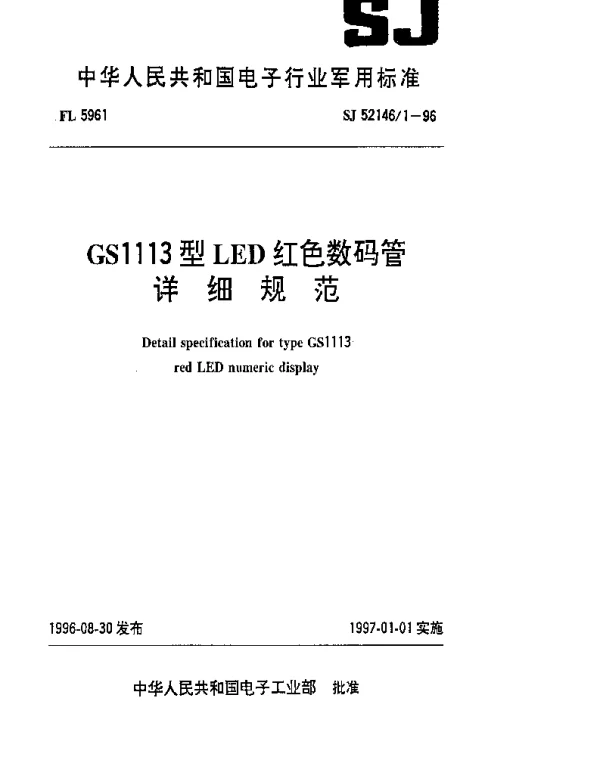

SJ 521461-1996 GS1113型LED红色数码管详细规范

SJ 521461-1996 GS1113型LED红色数码管详细规范

GS1113型LED红色数码管是广泛应用于电子显示设备中的关键组件之一。本规范旨在提供该型号LED数码管的技术细节、性能要求以及测试方法，以确保其在实际应用中能够满足设计需求。

技术参数

• 工作电压范围： 2.0V 至 3.6V
• 最大正向电流： 20mA
• 发光颜色： 红色 (波长：620nm ± 20nm)
• 视角： ≥ 60°（水平和垂直方向）
• 亮度： ≥ 10mcd
• 工作温度范围： -20℃ 至 +70℃

结构与外观

GS1113型LED红色数码管采用标准的七段LED布局，每个段由独立的LED芯片组成。其外壳材料为透明环氧树脂，具有良好的耐热性和抗冲击性。

• 尺寸： 10mm x 10mm x 3mm
• 引脚数量： 8个引脚（包括公共阳极或阴极）
• 安装方式： 插件式或表面贴装

性能要求

为了保证产品的可靠性和一致性，GS1113型LED红色数码管需满足以下性能要求：

• 在额定工作条件下，亮度波动不得超过±10%。
• 在极端温度条件下，亮度变化不得超过±20%。
• 在连续工作1000小时后，无明显光衰减现象。

测试方法

以下是用于验证上述性能要求的主要测试方法：

• 使用高精度恒流源测量正向电流。
• 通过光度计检测发光亮度。
• 利用高低温试验箱模拟极端温度条件。
• 进行老化测试以评估长期稳定性。

总结

GS1113型LED红色数码管凭借其稳定的性能和广泛的适用性，在电子显示领域具有重要地位。本规范为制造商提供了明确的设计和生产指南，同时也为用户提供了可靠的选型依据。
