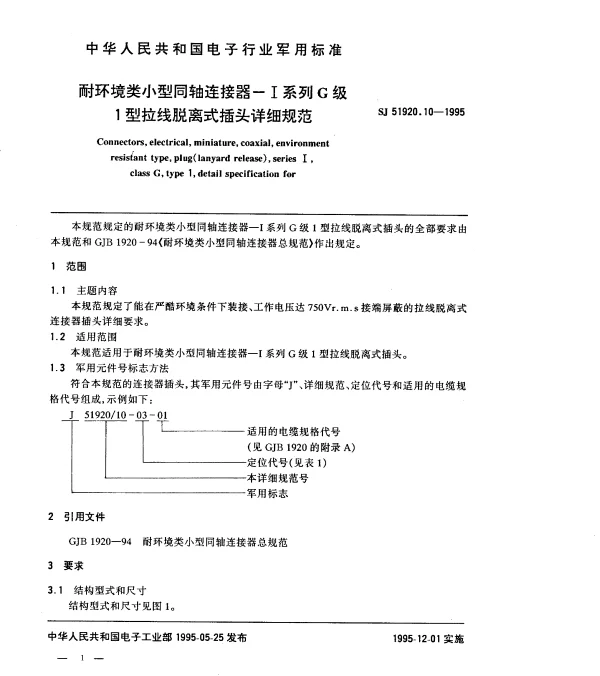

SJ 51920.10-1995 耐环境类小型同轴连接器-Ⅰ系列G级1型拉线脱离式插头详细规范

耐环境类小型同轴连接器 - SJ 51920.10-1995 Ⅰ系列G级1型拉线脱离式插头详细规范

引言

SJ 51920.10-1995 是中国国家军用标准中关于耐环境类小型同轴连接器的一份重要技术文件。该标准详细规定了Ⅰ系列G级1型拉线脱离式插头的技术要求、试验方法及检验规则，是电子设备设计与制造中的关键参考依据。

产品概述

Ⅰ系列G级1型拉线脱离式插头是一种专为恶劣环境设计的小型同轴连接器。其主要特点包括高可靠性、良好的耐环境性能以及快速的拉线脱离功能，广泛应用于航空航天、军事通信及工业自动化等领域。

• 工作频率范围：0~18 GHz
• 接触电阻：≤2 mΩ
• 绝缘电阻：≥1000 MΩ
• 抗拉强度：≥50 N

技术要求

根据SJ 51920.10-1995标准，该插头的设计和生产需满足以下技术要求：

• 机械性能：插头应具备良好的插拔寿命（≥500次），并确保在极端温度（-55℃至+125℃）下的稳定性能。
• 电气性能：接触件需采用镀金处理以减少接触电阻，并通过严格的阻抗匹配测试。
• 环境适应性：插头需通过盐雾试验、湿热试验及振动冲击试验，确保在恶劣环境中正常工作。

试验方法

为了验证插头是否符合上述技术要求，需按照以下试验方法进行检测：

• 插拔寿命测试：使用专用设备模拟插拔动作，记录插拔次数直至失效。
• 阻抗匹配测试：利用矢量网络分析仪测量插头的插入损耗和回波损耗。
• 环境适应性测试：将插头置于不同温湿度条件下，观察其外观及功能变化。

检验规则

插头的生产过程需严格遵循以下检验规则：

• 每批次产品均需进行抽样检验，抽样比例不少于5%。
• 若发现不合格品，需对整批产品进行全面复检。
• 最终合格产品需附带质量合格证书，并标注生产日期及批次编号。

结论

SJ 51920.10-1995标准为Ⅰ系列G级1型拉线脱离式插头提供了全面的技术指导，确保了产品的高质量与可靠性。该插头凭借其优异的性能，在各类严苛环境下表现出色，成为现代电子设备不可或缺的重要组件。
