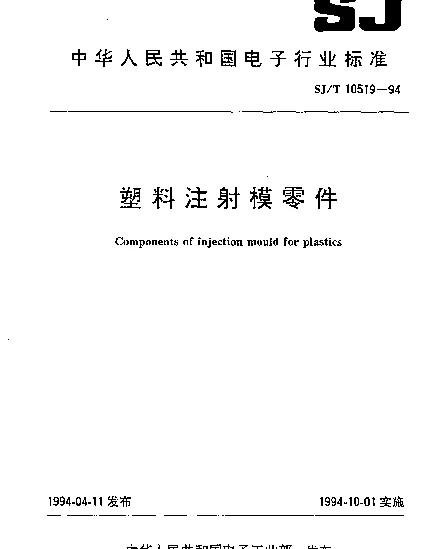

SJT 10519.03-1994 塑料注射模零件 顶杆固定板 垫板

塑料注射模零件中的顶杆固定板与垫板

SJT 10519.03-1994 是一项关于塑料注射模具中关键部件的技术标准，其中涉及了顶杆固定板和垫板的设计与制造要求。这些部件在塑料注射成型过程中起着至关重要的作用，直接影响到模具的使用寿命和制品的质量。

顶杆固定板是模具中用于固定顶出机构的重要组件。它通过精确的安装和设计确保顶杆能够准确地将制品从模具型腔中推出。而垫板则是位于顶杆固定板下方的一层支撑结构，其主要功能是提供足够的刚性和稳定性，以防止在顶出过程中发生变形或损坏。

顶杆固定板的功能与设计要点

顶杆固定板的设计需要考虑以下几个方面：

• 材料选择: 通常采用高强度合金钢，以确保在高压和高温环境下具有良好的耐磨性和抗变形能力。
• 孔位精度: 顶杆固定板上的孔位必须保持高精度，以确保顶杆能够顺畅运行并减少磨损。
• 表面处理: 表面通常进行硬化处理，以提高其硬度和耐久性。

垫板的作用与技术要求

垫板作为顶杆固定板的支撑结构，其设计和技术要求同样不容忽视：

• 厚度控制: 垫板的厚度需要根据实际应用需求进行精确计算，以确保足够的强度和刚性。
• 平面度要求: 垫板的平面度必须达到一定的标准，以保证与顶杆固定板的良好配合。
• 加工工艺: 垫板的加工过程需要严格遵循相关标准，确保尺寸精度和表面质量。

综上所述，SJT 10519.03-1994 标准为顶杆固定板和垫板的设计与制造提供了明确的指导，确保了塑料注射模具的整体性能和可靠性。这些部件的合理设计和高质量制造是实现高效、稳定生产的关键。
