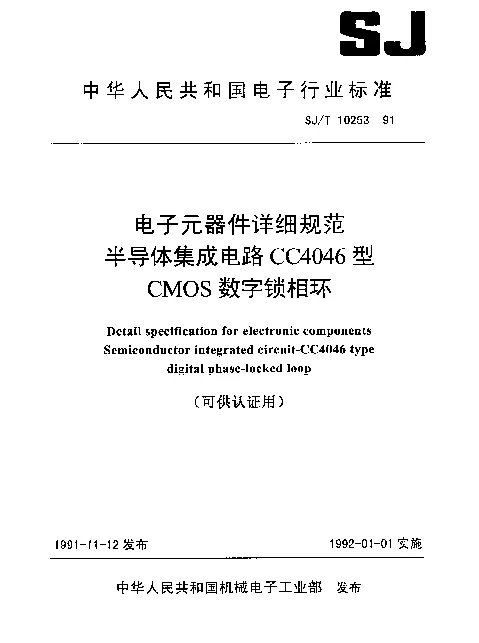

SJT 10253-1991 电子元器件详细规范 半导体集成电路CC4046型CMOS数字锁相环详细规范

常见问题解答 (FAQ)

SJT 10253-1991 电子元器件详细规范 半导体集成电路 CC4046型CMOS数字锁相环 是一个重要的技术标准，用于指导CC4046型CMOS数字锁相环的生产和应用。以下是针对该主题的常见问题解答。

1. CC4046是什么？

CC4046是一种CMOS数字锁相环（Phase-Locked Loop, PLL）集成电路，广泛应用于频率合成、信号调制与解调等领域。它具有低功耗、高可靠性等特点，是模拟和数字电路设计中的重要元件。

2. SJT 10253-1991 标准的主要内容是什么？

SJT 10253-1991 是中国国家标准，规定了CC4046型CMOS数字锁相环的技术要求、测试方法、检验规则及标志、包装等内容。该标准为生产厂商和用户提供了统一的技术依据。

3. CC4046的主要功能有哪些？

• 提供稳定的振荡频率。
• 实现相位锁定，确保输出信号与参考信号的相位差保持恒定。
• 支持频率倍频和分频操作。
• 具备输入阻抗高、功耗低的特点。

4. CC4046的应用领域有哪些？

• 通信系统中的频率合成器。
• 音频处理设备中的信号调制与解调。
• 工业自动化控制中的时钟信号生成。
• 消费电子产品的信号同步。

5. 如何选择合适的CC4046型号？

在选择CC4046型号时，需考虑以下因素：

• 工作电压范围是否满足需求。
• 频率范围是否符合设计要求。
• 封装形式是否便于安装和焊接。
• 是否需要额外的外部元件（如电容、电阻）来优化性能。

6. CC4046的典型接线方式是什么？

典型的CC4046接线方式包括以下几个部分：

• VDD 和 VSS：电源连接。
• REFIN：参考信号输入端。
• PHASE：相位检测输出端。
• VCOIN：压控振荡器输入端。
• OUT：输出信号端。

7. 使用CC4046时需要注意哪些事项？

• 确保电源电压稳定，避免过压或欠压。
• 正确连接参考信号和反馈信号，以保证相位锁定效果。
• 合理选择外部元件参数，避免因阻抗不匹配导致性能下降。
• 注意散热设计，防止芯片过热损坏。

8. CC4046与普通锁相环的区别是什么？

CC4046作为CMOS工艺的锁相环，具有以下优势：

• 功耗更低，适合便携式设备。
• 输入阻抗更高，减少了对外部信号源的影响。
• 抗干扰能力更强，适用于复杂电磁环境。

9. 如何判断CC4046是否正常工作？

可以通过以下方法进行检测：

• 测量输出信号的频率是否稳定。
• 检查参考信号与输出信号的相位差是否符合预期。
• 观察芯片温度是否异常升高。
• 使用示波器查看波形是否符合标准。

10. CC4046的替代产品有哪些？

目前市场上有多种替代产品，例如：

• CD4046：德州仪器推出的同类产品。
• 74HC4046：高速CMOS版本。
• MAX9378：高性能锁相环芯片。

在选择替代产品时，需确保其引脚兼容性和功能一致性。
