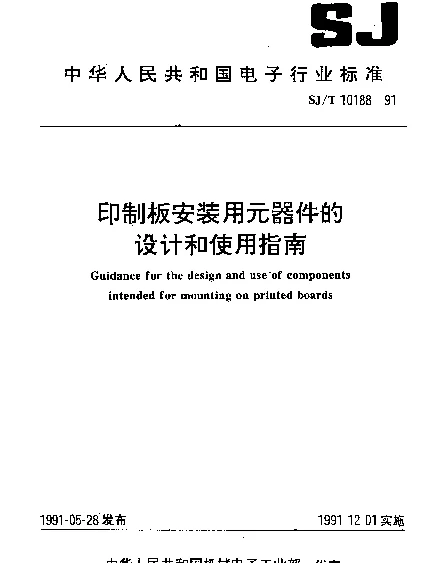

SJT 10188-1991 印制板安装用元器件的设计和使用指南

SJT 10188-1991 印制板安装用元器件的设计和使用指南

SJT 10188-1991 是一项关于印制板安装用元器件设计和使用的国家标准，旨在为电子产品的设计者、制造商以及维护人员提供一套科学、规范的技术指导。这项标准不仅涵盖了元器件选择的基本原则，还涉及了安装工艺、可靠性评估以及环境适应性等多个方面，是现代电子制造业不可或缺的重要参考依据。

元器件的选择与设计

在印制板安装中，元器件的选择直接决定了电路性能和产品寿命。根据 SJT 10188-1991 的要求，设计者需要综合考虑以下几个关键因素：

• 电气特性匹配：元器件的额定电压、电流、频率等参数必须与电路设计需求相一致。例如，在高频电路中，电感和电容的选择需满足低寄生效应的要求。
• 机械兼容性：元器件的尺寸、形状应与印制板的布局相协调，避免因安装空间不足导致的焊接问题。例如，SMD（表面贴装器件）通常比通孔器件更节省空间。
• 材料耐久性：针对不同的工作环境，如高温、高湿或强振动条件，需选用具有相应特性的材料。例如，某些特殊用途的电阻器可能需要采用耐腐蚀涂层。

以某款消费类电子产品为例，其核心处理器模块采用了高性能的 SMD 芯片，这些芯片通过精密的引脚设计确保了良好的热传导性和抗干扰能力。此外，为了提高整体可靠性，设计团队还对关键元器件进行了冗余配置，从而有效降低了单点故障的风险。

安装工艺与技术要点

除了元器件本身的质量外，正确的安装工艺也是保证产品质量的关键环节。SJT 10188-1991 对焊接、插装等常见安装方式提出了明确的技术要求：

• 焊接工艺：对于 SMT 元器件，回流焊是一种常用的焊接方法。标准建议采用多段式温度曲线控制，确保焊锡均匀熔化并牢固附着于焊盘上。同时，应定期检查设备的加热系统是否正常运行，以避免虚焊或过焊现象的发生。
• 插装工艺：对于通孔元器件，手工插装仍是许多小型企业常用的方式。然而，随着自动化水平的提升，全自动插件机的应用越来越广泛。这类机器能够显著提高生产效率，并减少人为操作带来的误差。

在实际生产中，某大型通信设备制造商发现，通过优化焊接参数可以将不良率从原来的 5% 降低至 1%。这一改进不仅提升了成品合格率，还大幅减少了后续检测和返修的成本。

可靠性评估与测试

任何一款电子产品都需要经过严格的可靠性评估才能投入市场。SJT 10188-1991 提供了一系列评估方法，包括但不限于：

• 环境应力筛选：模拟实际使用中的极端条件（如高低温循环、湿度冲击等），检验元器件的耐久性。
• 寿命预测：基于加速老化试验的结果，估算元器件的实际使用寿命。例如，通过高温老化测试可快速判断电解电容器的寿命长短。
• 功能验证：对已完成组装的产品进行全面的功能测试，确保所有元器件协同工作无误。

例如，某知名家电品牌在其空调遥控器的研发阶段，就严格按照上述流程对核心电路板进行了全面评估。结果显示，经过优化后的电路板在连续运行 5000 小时后仍能保持稳定性能，远超行业平均水平。

结语

SJT 10188-1991 不仅是一部技术标准，更是电子制造领域的一盏明灯。它帮助我们理解了如何正确地选择、安装和测试印制板上的元器件，从而保障了最终产品的质量和安全性。未来，随着新技术的不断涌现，相信这项标准也将与时俱进，继续引领行业发展潮流。
