摘要：本文件规定了JWFH7双平衡混频器的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本文件适用于JWFH7双平衡混频器的设计、生产和验收。
Title：Detailed Specifications for JWFH7 Double Balanced Mixer
中国标准分类号：M63
国际标准分类号：33.120 -

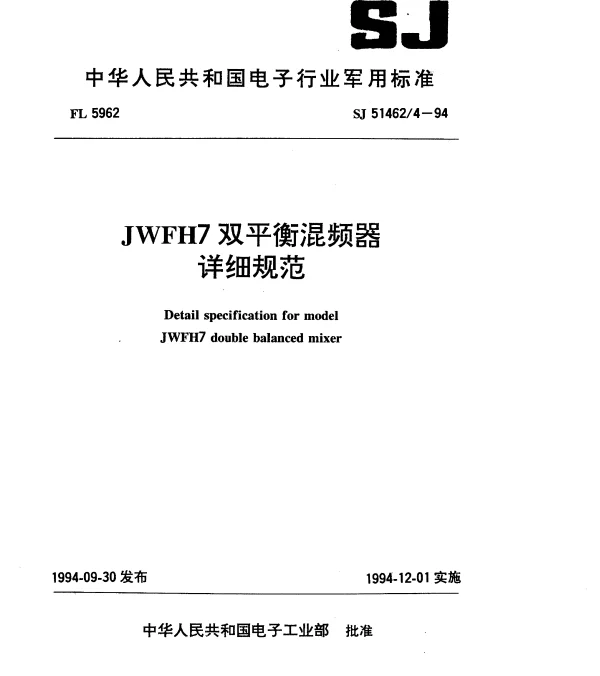

封面预览
-
拓展解读
SJ 514624-1994 JWFH7双平衡混频器详细规范
引言
SJ 514624-1994 JWFH7双平衡混频器是一种广泛应用于通信和电子设备中的关键组件。本规范旨在提供该混频器的详细技术要求、性能指标及应用指南。
技术要求
- 工作频率范围：10 MHz 至 3 GHz
- 输入功率范围：-20 dBm 至 +10 dBm
- 输出功率范围：-30 dBm 至 -5 dBm
- 隔离度：≥30 dB
- 增益平坦度：±1 dB
性能指标
- 插入损耗：≤3 dB
- 端口匹配：S11 ≤ -15 dB, S22 ≤ -15 dB
- 线性度：IP3 ≥ +25 dBm
- 温度稳定性：-40°C 至 +85°C
应用领域
- 无线通信系统
- 雷达与导航设备
- 卫星通信设备
- 测试测量仪器
安装与维护
- 确保混频器安装在屏蔽良好的环境中，避免外部干扰。
- 定期检查连接器和电缆的接触情况，确保良好连接。
- 遵循制造商提供的操作手册进行调试和维护。
-
