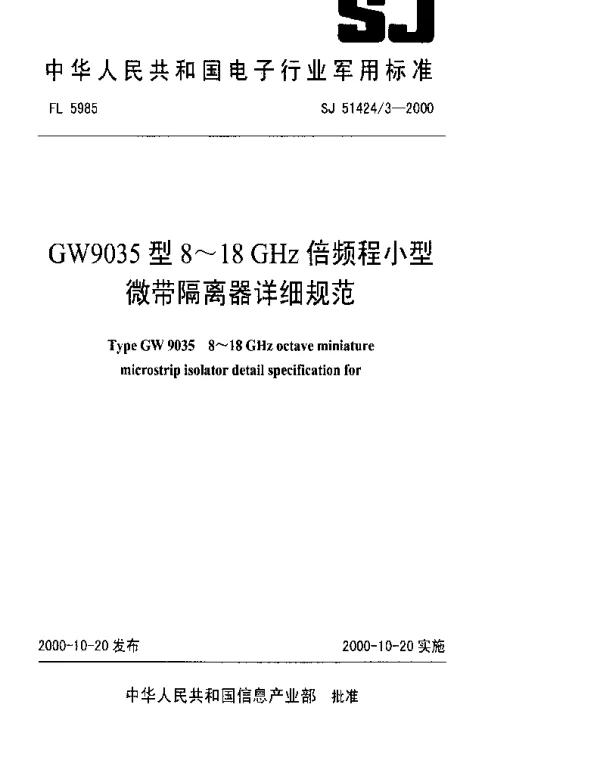

SJ 514243-2000 GW9035型8~18GHz倍频程小型微带隔离器详细规范

摘要

本文详细介绍了SJ 514243-2000 GW9035型8~18GHz倍频程小型微带隔离器的技术规范。该隔离器在高频段具有卓越的性能，广泛应用于雷达、通信及电子对抗系统中。通过对其结构设计、工作原理及性能指标的深入分析，本文旨在为相关领域的研究和应用提供参考。

引言

随着现代通信技术的快速发展，对高性能微波器件的需求日益增加。微带隔离器作为一种重要的无源器件，在信号传输过程中能够有效抑制反射，保护后续电路免受损害。GW9035型隔离器以其紧凑的设计和优异的隔离性能，成为高频段应用的理想选择。

技术规格

• 频率范围: 8 GHz ~ 18 GHz
• 插入损耗: ≤ 0.7 dB
• 隔离度: ≥ 20 dB
• 驻波比: ≤ 1.5
• 尺寸: 25 mm × 25 mm × 5 mm
• 工作温度: -40°C ~ +85°C

结构与原理

GW9035型隔离器采用微带线结构设计，结合铁氧体材料实现磁场偏置。其核心原理是利用非互易性特性，使得正向信号能够顺利通过，而反向信号被有效隔离。

优势与应用

• 体积小巧，适合空间受限的应用场景。
• 高隔离度，确保信号传输的稳定性。
• 广泛应用于雷达、卫星通信及电子对抗系统。

结论

SJ 514243-2000 GW9035型8~18GHz倍频程小型微带隔离器凭借其卓越的性能和紧凑的设计，在高频段应用中展现出显著的优势。未来的研究可进一步优化其性能参数，以满足更高要求的应用场景。
