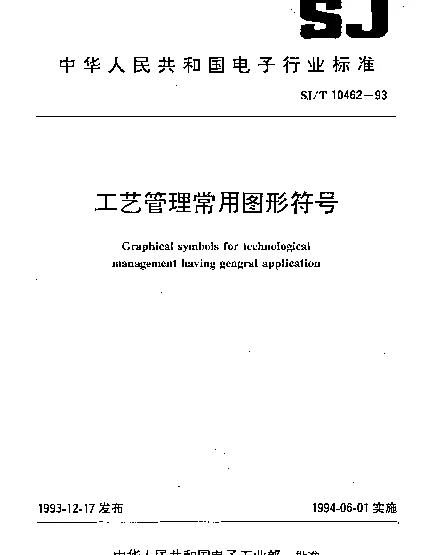

SJT 10462-1993 工艺管理常用图形符号

摘要：本文件规定了工艺管理中常用的图形符号及其使用方法。本文件适用于制造业及相关领域的工艺管理活动。
Title：Commonly Used Graphic Symbols for Process Management
中国标准分类号：L74
国际标准分类号：25.040.99

主要内容

SJT 10462-1993《工艺管理常用图形符号》规定了在工艺管理中常用的图形符号及其含义，用于统一和规范工艺文件中的图形表达方式。这些符号广泛应用于生产制造、工艺设计及管理流程中。

• 符号分类：包括工艺流程符号、设备符号、操作符号等。
• 适用范围：适用于机械制造、电子工业等领域。
• 目的：提高工艺文件的可读性和标准化程度，便于交流与协作。

对比与老版本的变化

与老版本相比，SJT 10462-1993在以下几个方面进行了改进和调整：

• 符号更新：新增了一些符合现代生产工艺需求的图形符号。
• 分类优化：对原有符号的分类进行了重新整理，使其更加清晰和易于理解。
• 描述细化：对每个符号的定义和用途进行了更详细的说明，避免歧义。
• 兼容性增强：考虑了与其他标准的兼容性，便于跨领域应用。
