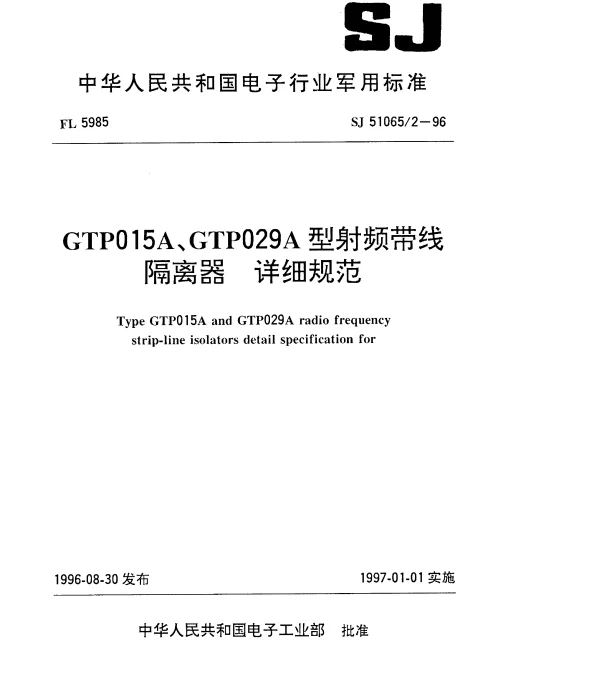

SJ 510652-1996 GTP015A、GTP029A型射频带线隔离器.详细规范

摘要：本文件规定了GTP015A、GTP029A型射频带线隔离器的技术要求、试验方法、检验规则及标志、包装、运输和贮存。本文件适用于GTP015A、GTP029A型射频带线隔离器的设计、生产和验收。
Title：Specification for RF stripline isolators GTP015A and GTP029A
中国标准分类号：L74
国际标准分类号：33.120

引言

SJ 510652-1996 是一项关于射频带线隔离器的技术标准，其中涉及了 GTP015A 和 GTP029A 两种型号的设备。这些隔离器在射频通信系统中起着至关重要的作用，能够有效减少信号反射并保护后续设备免受损害。本文将依据该标准，详细分析这两种型号的技术规范与应用特点。

技术背景

随着无线通信技术的发展，射频隔离器成为保障信号传输质量的关键组件之一。GTP015A 和 GTP029A 型号分别针对不同的应用场景设计，具有各自独特的性能指标和应用场景。了解其详细规范有助于工程师更好地选择和部署相关设备。

标准概述

• GTP015A 型号
• 工作频率范围：10 MHz 至 1 GHz
• 插入损耗：<1.5 dB
• 隔离度：≥20 dB
• 驻波比（VSWR）：<1.5:1
• 环境适应性：支持 -40°C 至 +85°C 工作温度
• GTP029A 型号
• 工作频率范围：500 MHz 至 3 GHz
• 插入损耗：<2.0 dB
• 隔离度：≥25 dB
• 驻波比（VSWR）：<1.3:1
• 环境适应性：支持 -20°C 至 +70°C 工作温度

关键参数解析

以下是两种型号的关键技术参数及其意义：

• 插入损耗：表示信号通过隔离器时的能量损失程度。较低的插入损耗意味着更高的效率。
• 隔离度：衡量隔离器抑制反向信号的能力。较高的隔离度可以有效防止干扰。
• 驻波比（VSWR）：反映匹配程度的重要指标。较低的 VSWR 表明设备与系统之间的阻抗匹配更佳。

应用场景

根据标准中的规定，GTP015A 和 GTP029A 的主要应用场景如下：

• GTP015A 更适合低频段（如广播、电视等）的应用场景。
• GTP029A 则适用于高频段（如雷达、卫星通信等）的需求。
