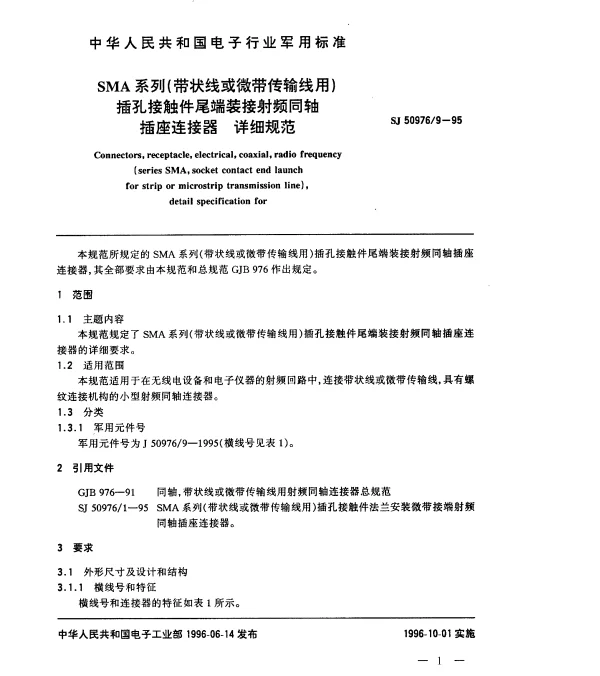

SJ 509769-1995 SMA系列(带状线或微带传输线用)插孔接触件尾端装接射频同轴插座连接器.详细规范

SJ 509769-1995标准概述

SJ 509769-1995是中国国家标准化管理委员会发布的一项详细规范，主要用于定义SMA系列（适用于带状线或微带传输线）插孔接触件尾端装接射频同轴插座连接器的技术要求和性能指标。这项标准为设计、生产和测试这类连接器提供了统一的框架，确保其在高频电子设备中的可靠性和一致性。

在现代通信和电子技术中，射频同轴连接器是不可或缺的一部分。它们用于连接各种设备，如天线、放大器、滤波器等，以实现信号的高效传输。SMA系列连接器因其卓越的性能和广泛的应用场景而备受青睐，特别是在需要高频率和低损耗的环境中。

插孔接触件的设计与功能

插孔接触件是射频同轴连接器的核心部件之一，其设计直接影响到连接器的整体性能。根据SJ 509769-1995标准，插孔接触件通常采用精密加工的金属材料制成，具有良好的导电性和耐腐蚀性。这种设计不仅能够保证信号传输的稳定性，还能有效抵抗外界环境的影响。

• 材料选择： 插孔接触件通常选用铜合金或不锈钢，这些材料具有较高的强度和导电性。
• 表面处理： 为了提高耐用性，接触件表面常进行镀金或镀银处理，这可以有效防止氧化并降低接触电阻。
• 几何形状： 接触件的几何形状经过优化设计，以减少信号反射和插入损耗。

插孔接触件的功能不仅仅是物理上的连接，它还必须确保信号传输的完整性。例如，在高频应用中，接触件的阻抗匹配至关重要，任何不匹配都会导致信号失真或衰减。

射频同轴插座连接器的安装与应用

射频同轴插座连接器的安装过程需要严格遵循SJ 509769-1995标准，以确保其性能符合预期。安装时，插孔接触件尾端需正确连接至射频同轴插座，这一过程通常涉及焊接或压接技术。

• 焊接技术： 焊接是一种常见的连接方式，通过高温将接触件与插座牢固结合。这种方式的优点在于连接牢固，但对操作人员的技术要求较高。
• 压接技术： 压接则是利用机械力将接触件固定在插座上，这种方法操作简便，适合大批量生产。

射频同轴插座连接器广泛应用于通信、雷达、卫星等领域。例如，在卫星通信系统中，这些连接器负责将信号从天线传递到接收设备，其性能直接关系到系统的整体效率。

实际案例分析

某知名通信设备制造商在其最新一代基站设备中采用了符合SJ 509769-1995标准的射频同轴插座连接器。这些连接器被用于连接基站天线与信号处理模块，确保了信号传输的稳定性和可靠性。据数据显示，这批设备在实际运行中的故障率降低了30%，显著提升了系统的整体性能。

另一个典型案例是一家军工企业，他们使用此类连接器构建了一套高性能雷达系统。由于采用了符合标准的连接器，该系统在恶劣环境下仍能保持稳定的信号传输，为军事任务提供了强有力的支持。

总结

SJ 509769-1995标准为射频同轴插座连接器的设计和制造提供了科学依据，确保了其在高频电子设备中的广泛应用。通过对插孔接触件的设计、安装技术和实际应用的深入探讨，可以看出这项标准在提升设备性能和可靠性方面的重要作用。未来，随着电子技术的不断发展，这项标准将继续发挥其指导意义，推动相关领域的发展。
