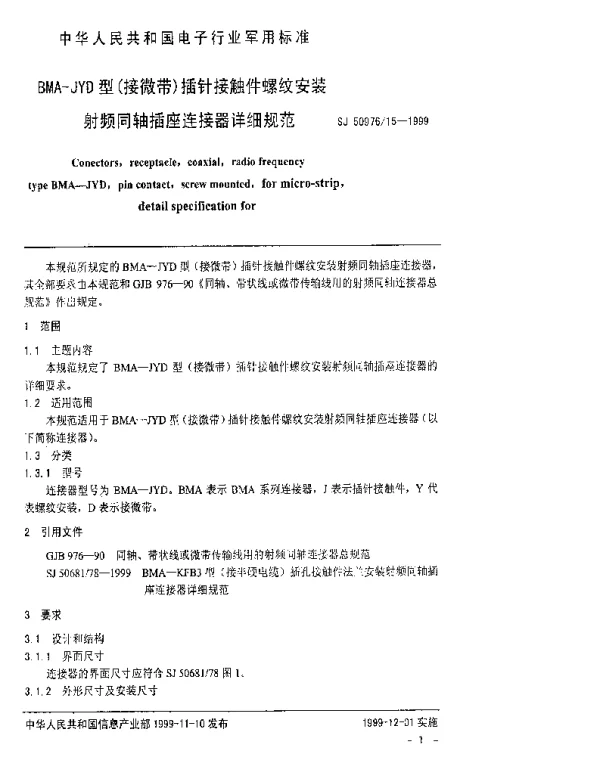

SJ 5097615-1999 BMA-JYD型(接微带)插针接触件螺纹安装射频同轴插座连接器详细规范

摘要

本文旨在对SJ 5097615-1999标准中关于BMA-JYD型（接微带）插针接触件螺纹安装射频同轴插座连接器的详细规范进行深入分析。该连接器在高频通信领域具有广泛应用，其设计和性能直接影响系统的可靠性和稳定性。

引言

随着现代通信技术的发展，射频同轴连接器的需求日益增加。BMA-JYD型连接器因其独特的设计特点，在微波设备中扮演着重要角色。本论文将从结构、性能指标及应用场景等方面对该连接器进行系统性研究。

连接器概述

BMA-JYD型连接器是一种专为微波设备设计的射频同轴插座连接器，具有以下特点：

• 采用螺纹安装方式，便于快速连接与拆卸。
• 接头接触件为插针设计，适用于微带电路板的连接。
• 具备高频率传输能力，适合高频信号的应用场景。

技术规范

根据SJ 5097615-1999标准，BMA-JYD型连接器的技术要求如下：

• 尺寸规格：连接器的外径为8mm，长度为15mm。
• 阻抗匹配：标称阻抗为50Ω，确保信号传输的稳定性和一致性。
• 工作频率范围：支持从DC到18GHz的宽频段应用。
• 机械性能：耐久性测试需达到至少500次插拔循环，保证长期使用的可靠性。

性能分析

BMA-JYD型连接器在实际应用中的表现优异，具体体现在以下几个方面：

• 低插入损耗：在高频段内，插入损耗小于0.3dB，确保信号传输质量。
• 高回波损耗：回波损耗大于15dB，减少反射信号对系统的影响。
• 良好的环境适应性：能够在-40℃至+85℃的温度范围内正常工作。

应用场景

BMA-JYD型连接器广泛应用于以下领域：

• 雷达系统：用于天线与接收机之间的信号传输。
• 卫星通信：支持卫星地面站的高频信号连接。
• 测试仪器：作为实验室设备的标准接口。

结论

BMA-JYD型连接器凭借其卓越的设计和性能，成为射频同轴连接器领域的标杆产品。通过严格遵循SJ 5097615-1999标准，该连接器能够满足现代通信技术对高性能连接器的需求。未来，随着技术的进步，该连接器有望在更多领域发挥重要作用。
