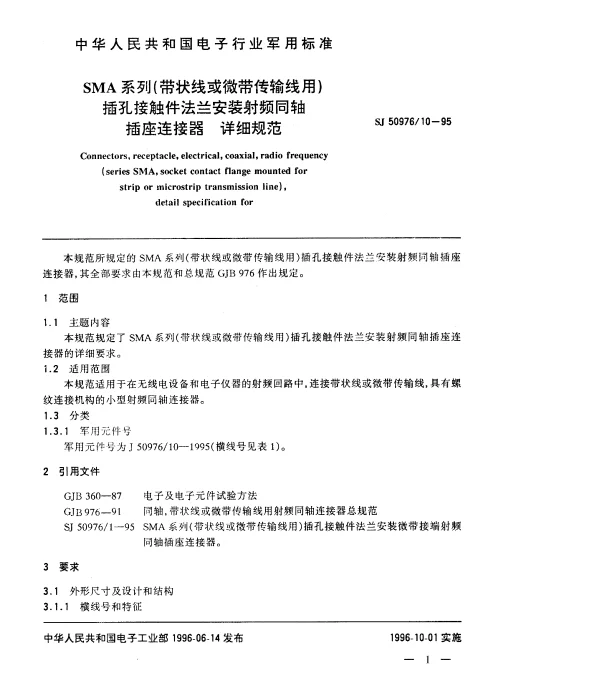

SJ 5097610-1995 SMA系列(带状线或微带传输线用)插孔接触件法兰安装射频同轴插座连接器.详细规范

引言

SJ 5097610-1995 是一项关于 SMA 系列射频同轴插座连接器的详细规范，主要用于带状线或微带传输线中的法兰安装接触件。该标准在高频通信、雷达系统以及射频设备中具有重要应用价值。本文将从技术规格、应用场景及性能要求等方面对 SJ 5097610-1995 进行全面分析。

技术规格概述

SJ 5097610-1995 对 SMA 系列射频同轴插座连接器的技术参数进行了严格定义，主要包括以下几个方面：

• 频率范围: 通常覆盖直流至 18 GHz 的宽频段，确保其适用于高频信号传输。
• 阻抗匹配: 标准规定阻抗为 50 欧姆，以保证信号传输的稳定性与低损耗。
• 插入损耗: 插座连接器的插入损耗需低于特定阈值（如 0.3 dB @ 18 GHz），以减少信号衰减。
• 电压驻波比 (VSWR): 要求 VSWR 小于 1.5:1，以确保高效的能量传递。

应用场景

SJ 5097610-1995 定义的射频同轴插座连接器广泛应用于多个领域，具体包括但不限于以下场景：

• 军事雷达系统中作为关键的射频接口组件。
• 通信设备中用于实现高频信号的可靠传输。
• 测试仪器中作为标准连接点，支持精确测量。
• 航空航天领域的高可靠性需求场景。

性能要求与质量控制

为了满足 SJ 5097610-1995 的标准要求，制造商需要采取严格的工艺和质量控制措施：

• 材料选择：插座连接器的外壳通常采用铝合金或不锈钢，以提高耐腐蚀性和机械强度。
• 接触件设计：采用镀金工艺的接触件，以降低接触电阻并提升耐用性。
• 环境适应性：需通过高低温循环测试、湿热试验等环境验证，确保其在恶劣条件下的稳定运行。
• 装配精度：法兰安装需符合公差要求，避免因安装不当导致性能下降。

结论

SJ 5097610-1995 SMA 系列射频同轴插座连接器是现代高频通信领域的重要组成部分。通过对频率范围、阻抗匹配、插入损耗等技术指标的严格规范，该标准为射频设备的设计与制造提供了可靠的参考依据。未来，随着技术的发展，此类连接器将进一步优化其性能，以满足更高频率和更复杂的应用需求。
