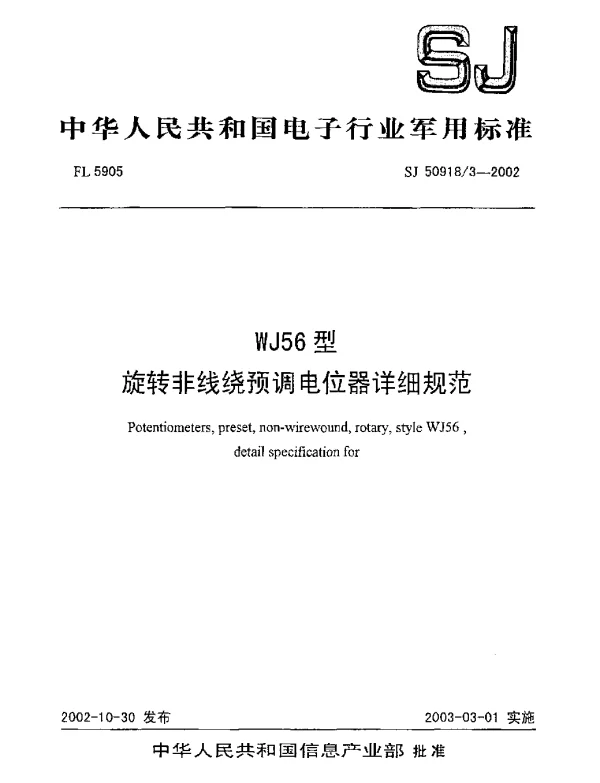

SJ 509183-2002 WJ56型.旋转非线绕预调电位器详细规范

SJ 509183-2002 WJ56型旋转非线绕预调电位器详细规范

SJ 509183-2002 是中国国家标准中关于WJ56型旋转非线绕预调电位器的技术规范。这种电位器广泛应用于电子设备中，用于调节电压、电流或其他参数。它是一种精密的电子元件，能够通过旋转操作来改变电路中的电阻值。这一规范详细规定了电位器的设计、制造、测试和性能要求，确保其在各种应用场景中的可靠性和稳定性。

电位器的基本原理与应用

旋转非线绕预调电位器的核心功能是通过改变电阻值来调整电路中的信号强度或电压水平。其工作原理基于滑动触点在电阻体上的移动，从而实现对电阻值的连续调节。这种电位器通常由一个电阻体和一个可旋转的滑动触点组成，触点可以在电阻体上自由滑动，以实现精确的电阻调节。

• 应用领域：WJ56型电位器广泛应用于消费电子、工业控制、汽车电子等领域。例如，在音响设备中，它用于音量调节；在工业设备中，它用于控制电机的速度。
• 优点：相比其他类型的电位器，WJ56型具有更高的精度和更长的使用寿命。此外，其非线绕设计减少了因温度变化引起的电阻漂移问题，提高了产品的稳定性和可靠性。

技术规范详解

SJ 509183-2002 对WJ56型电位器的各项技术指标进行了严格的规定，包括结构尺寸、电气性能、机械性能和环境适应性等。

• 结构尺寸：电位器的外形尺寸和安装孔位必须符合标准要求，以便于与其他电子元件兼容。例如，其外壳直径通常为24mm，轴长为15mm，这些参数直接影响到电位器在设备中的安装方式。
• 电气性能：电位器的阻值范围、阻值精度、接触电阻和温度系数等电气特性是其核心性能指标。例如，WJ56型电位器的阻值范围通常为10Ω至1MΩ，阻值精度可达±5%，这使得它适用于高精度的电路设计。
• 机械性能：电位器的旋转寿命、手感和耐久性也是重要的考量因素。根据规范，WJ56型电位器的旋转寿命应达到至少20,000次，以满足长期使用的需要。

质量检测与认证

为了确保WJ56型电位器的质量和性能符合标准要求，生产企业需要进行一系列严格的检测和认证。这些检测项目包括但不限于：

• 外观检查：检查电位器表面是否有划痕、裂纹或其他缺陷。
• 电气性能测试：测量电位器的阻值、接触电阻和绝缘电阻等参数，确保其在额定条件下的性能稳定。
• 环境适应性测试：模拟高温、低温、潮湿等极端环境条件，评估电位器的耐久性和可靠性。

通过这些检测，生产企业可以确保产品在各种复杂环境下都能正常工作，从而提高用户的满意度。

实际案例分析

以某知名音响设备制造商为例，他们采用WJ56型电位器作为音量调节组件。由于该电位器具有高精度和稳定的性能，使得设备在不同温度和湿度条件下都能保持音质的一致性。据统计，在过去三年中，该设备的返修率仅为0.5%，远低于行业平均水平。

另一个案例是一家工业自动化公司，他们在伺服驱动器中使用WJ56型电位器来调节电机转速。由于电位器的高精度和长寿命，设备的运行效率显著提升，维护成本大幅降低。

总结

SJ 509183-2002 WJ56型旋转非线绕预调电位器凭借其卓越的性能和可靠性，在多个行业中得到了广泛应用。从技术规范到实际应用，每一个细节都体现了其设计的严谨性和实用性。未来，随着电子技术的不断发展，这种电位器有望在更多领域发挥更大的作用。
