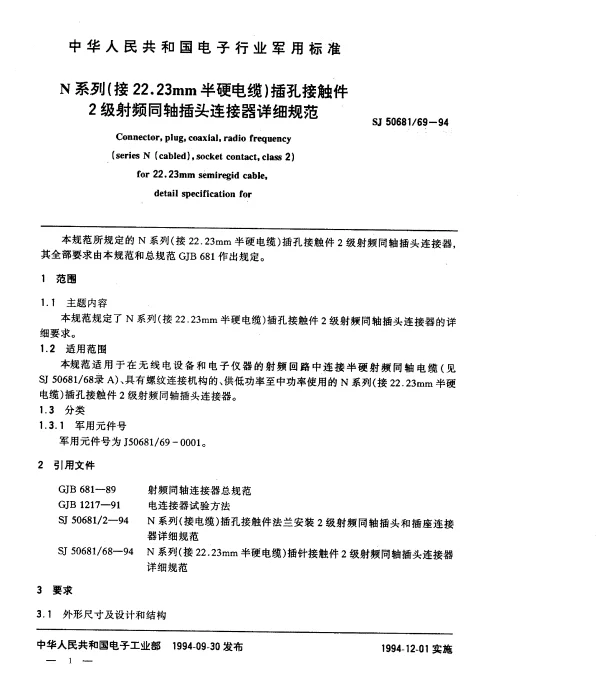

SJ 5068169-1994 是中国国家军用标准中关于N系列射频同轴插头连接器的一份详细规范，主要用于定义接22.23mm半硬电缆的插孔接触件及其相关组件的技术要求和性能指标。这一标准广泛应用于军事通信、航空航天以及工业电子设备领域，是确保射频信号传输稳定性和可靠性的关键基础。

插孔接触件的核心技术要求

插孔接触件作为射频同轴连接器的重要组成部分，其设计和制造直接影响到连接器的整体性能。根据SJ 5068169-1994的规定，插孔接触件需满足以下技术要求：

• 机械性能： 插孔接触件需要具备高抗拉强度和良好的耐磨性，以应对长期使用中的振动和冲击。
• 电气性能： 接触件的插入损耗和反射损耗应控制在特定范围内，确保信号传输的低衰减和高保真度。
• 环境适应性： 必须能够在极端温度（如-55℃至+125℃）和湿度条件下保持稳定的性能。

这些技术要求的背后是对射频信号完整性和系统可靠性的严格追求。例如，在航空领域，射频同轴连接器用于雷达和通信系统的天线接口，任何微小的信号损失都可能导致目标识别失败或通信中断。

N系列射频同轴插头连接器的应用场景

N系列射频同轴插头连接器以其卓越的性能和广泛的适用性成为行业标杆。以下是其主要应用场景：

• 军事通信： 在军事指挥系统中，N系列连接器常用于卫星通信、战术电台和导弹制导系统。
• 航空航天： 飞机和卫星上的天线馈线系统通常采用N系列连接器，以确保高频信号的高效传输。
• 工业测试设备： 在实验室环境中，N系列连接器被广泛应用于信号发生器、频谱分析仪等高端测试仪器。

以某型号军用雷达为例，其天线系统采用了符合SJ 5068169-1994标准的N系列射频同轴插头连接器。在严苛的战场环境下，这套系统成功实现了对数百公里外目标的精准定位，展现了连接器在极端条件下的可靠性。

插孔接触件的制造工艺与质量控制

插孔接触件的制造过程涉及多个关键步骤，包括材料选择、精密加工和表面处理。以下是具体的工艺流程：

• 材料选择： 接触件通常采用铜合金或不锈钢材料，以平衡机械强度和导电性能。
• 精密加工： 使用数控机床对接触件进行高精度加工，确保尺寸公差在微米级别。
• 表面处理： 通过镀金或镀银工艺提高接触件的抗氧化能力和导电性能。

在质量控制方面，制造商通常会采用三坐标测量仪和射频测试仪对产品进行全面检测。例如，某知名连接器厂商曾对一批N系列插孔接触件进行抽样检测，结果显示其插入损耗仅为0.05dB/km，远低于标准规定的上限值。

未来发展趋势与挑战

随着5G通信和物联网技术的发展，射频同轴连接器的需求量持续增长。然而，这一领域也面临着新的挑战：

• 小型化趋势： 设备的轻量化和紧凑化要求连接器体积更小、重量更轻。
• 高频化需求： 高频信号传输对连接器的插入损耗和驻波比提出了更高要求。
• 环保要求： 新型环保材料的研发成为行业关注的重点。

面对这些挑战，企业需要不断优化生产工艺，提升产品的综合性能。同时，加强与科研院所的合作，推动技术创新，将是未来发展的关键路径。

综上所述，SJ 5068169-1994 N系列插孔接触件与射频同轴插头连接器不仅是一项技术规范，更是现代通信和电子设备不可或缺的基础部件。通过深入理解其技术内涵和应用场景，我们可以更好地把握这一领域的未来发展机遇。
