SJ 5068165-1994 TNC系列(接半硬电缆)插孔接触件法兰安装2级射频同轴插座连接器详细规范

概述

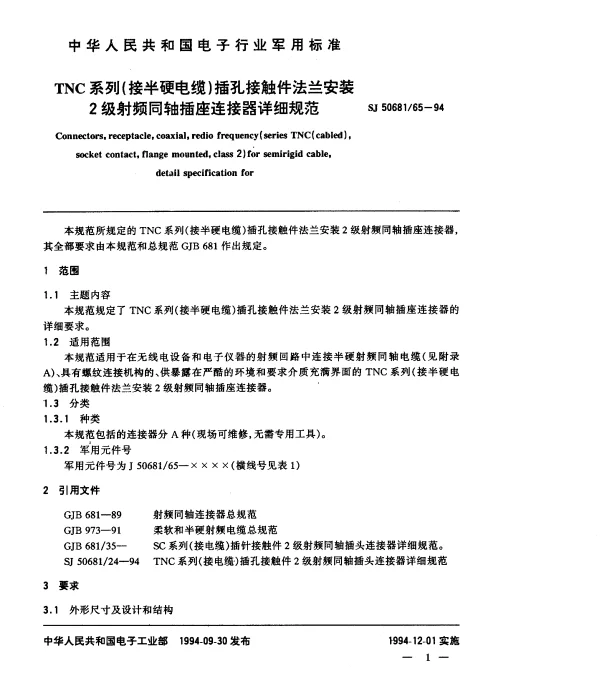

SJ 5068165-1994 是中国国家军用标准中关于TNC系列射频同轴插座连接器的详细规范。该规范主要针对用于接半硬电缆的插孔接触件，通过法兰安装方式实现二级射频性能要求。这类连接器广泛应用于通信设备、雷达系统以及航空航天领域，其设计和制造需满足严格的机械与电气性能指标。

TNC系列射频同轴插座的特点

TNC（Threaded Neill-Concelman）系列连接器是一种螺纹式射频同轴连接器，具有良好的抗振动性和耐用性。与BNC系列相比，TNC系列能够在更高的频率范围内保持稳定性能，尤其适合高频信号传输场景。此外，TNC系列连接器采用金属外壳，能够有效屏蔽电磁干扰，确保信号完整性。

• 机械性能： 插拔寿命超过500次，适用于频繁操作的场合。
• 电气性能： 特性阻抗为50Ω，工作频率范围可达11GHz。
• 环境适应性： 能够承受极端温度条件（-55°C至+125°C），并具备防水防尘功能。

插孔接触件的设计与安装

插孔接触件是TNC系列连接器的核心部件之一，负责信号的可靠传输。根据SJ 5068165-1994标准，插孔接触件采用镀金工艺以减少接触电阻，同时提高耐磨性和抗氧化能力。法兰安装方式则提供了更强的机械稳定性，使得连接器可以牢固地固定在设备面板上。

在安装过程中，需要注意以下几点：

• 确保法兰面清洁无污渍，避免影响密封效果。
• 正确选择匹配的半硬电缆，电缆直径应符合设计要求。
• 严格按照标准规定的扭矩值拧紧螺母，防止过松或过紧导致性能下降。

二级射频性能要求

根据SJ 5068165-1994标准，TNC系列连接器需达到二级射频性能指标，即在特定条件下保持低插入损耗和高回波损耗。具体而言：

• 插入损耗：在1GHz时不超过0.3dB。
• 回波损耗：在11GHz时不低于15dB。

这些参数直接关系到系统的整体性能表现。例如，在某款军事通信设备中，若连接器的回波损耗不达标，则可能导致信号反射增加，进而影响数据传输质量和设备运行稳定性。

实际应用案例

以某型航空电子设备为例，该设备采用了大量基于SJ 5068165-1994标准的TNC系列连接器。由于飞机内部空间狭小且振动强烈，对连接器提出了极高的可靠性要求。实践证明，这些连接器成功经受住了长时间飞行测试，未出现任何故障。

此外，在某卫星地面站项目中，工程师选择了符合此标准的TNC系列连接器来构建天线馈线系统。得益于其卓越的电气特性和稳定的机械结构，整个系统实现了连续24小时不间断运行，显著提升了通信效率。

总结

SJ 5068165-1994 TNC系列射频同轴插座连接器凭借其优异的性能和广泛的适用性，在国防工业及民用通信领域占据重要地位。通过对插孔接触件、法兰安装方式以及二级射频性能的严格把控，该系列产品不仅满足了现代技术发展的需求，还为相关行业的技术创新奠定了坚实基础。
