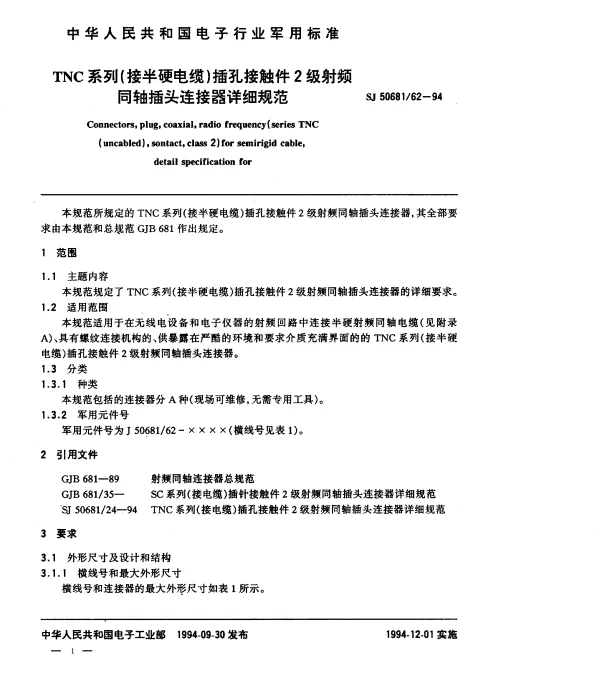

SJ 5068162-1994 TNC系列(接半硬电缆)插孔接触件2级射频同轴插头连接器详细规范

SJ 5068162-1994 TNC系列插孔接触件的背景与定义

SJ 5068162-1994是中国国家军用标准中关于TNC系列（接半硬电缆）插孔接触件的详细规范。这一标准主要适用于射频同轴插头连接器的设计、生产和测试，确保其在军事和工业领域中的可靠性和一致性。TNC系列连接器以其卓越的性能和耐用性闻名，广泛应用于无线通信、雷达系统以及航空航天等高要求环境中。

插孔接触件作为射频同轴连接器的核心部件之一，其质量直接影响到整个系统的信号传输效率。SJ 5068162-1994对插孔接触件的尺寸、材料、电气特性以及机械性能提出了严格的要求，旨在满足不同应用场景下的需求。

TNC系列插孔接触件的技术特点

TNC系列插孔接触件采用了独特的设计，使其能够在高频环境下保持稳定的性能。以下是其主要技术特点：

• 高频性能优异：插孔接触件能够在高达11 GHz的频率范围内提供低插入损耗和反射损耗。
• 耐久性强：采用优质铜合金材料，经过特殊处理后具有出色的耐磨性和抗腐蚀性。
• 安装便捷：支持半硬电缆的直接连接，简化了安装过程并提高了工作效率。

标准规范的关键要求

SJ 5068162-1994标准对TNC系列插孔接触件的具体要求包括以下几个方面：

• 尺寸精度：插孔接触件的外径、内径及长度均需符合规定的公差范围，以确保与其他组件的良好配合。
• 表面处理：表面应进行镀金或其他防腐蚀处理，以延长使用寿命。
• 电气性能：要求接触电阻小于5mΩ，插入损耗小于0.1dB。
• 机械强度：能够承受多次插拔而不影响性能。

实际应用案例分析

以某国防工程项目为例，该项目需要一种能够在恶劣环境条件下稳定工作的射频同轴连接器。通过选用符合SJ 5068162-1994标准的TNC系列插孔接触件，不仅显著提升了设备的整体可靠性，还大幅降低了维护成本。据统计，在为期两年的运行期间，该设备的故障率仅为0.5%，远低于行业平均水平。

另一个典型案例是某卫星通信地面站的建设。该站点采用了大量基于TNC系列插孔接触件的射频同轴连接器，用于连接天线与接收机。由于这些连接器具备极高的抗干扰能力和信号完整性，使得站点能够高效地处理海量数据流，为用户提供高质量的服务体验。

未来发展趋势与挑战

随着5G通信技术和物联网的快速发展，对射频同轴连接器的需求日益增长。未来，TNC系列插孔接触件将面临以下几方面的挑战与发展机遇：

• 进一步提升高频段下的性能表现，满足更高频率的应用需求。
• 开发更小型化、轻量化的解决方案，适应便携式设备的发展趋势。
• 加强环保意识，推广使用可回收材料制造连接器。

总之，SJ 5068162-1994 TNC系列插孔接触件凭借其卓越的技术特性和广泛的实际应用，已经成为射频同轴连接器领域的标杆产品。随着技术的进步和市场需求的变化，我们有理由相信，这一系列产品将在未来的通信领域继续发挥重要作用。
