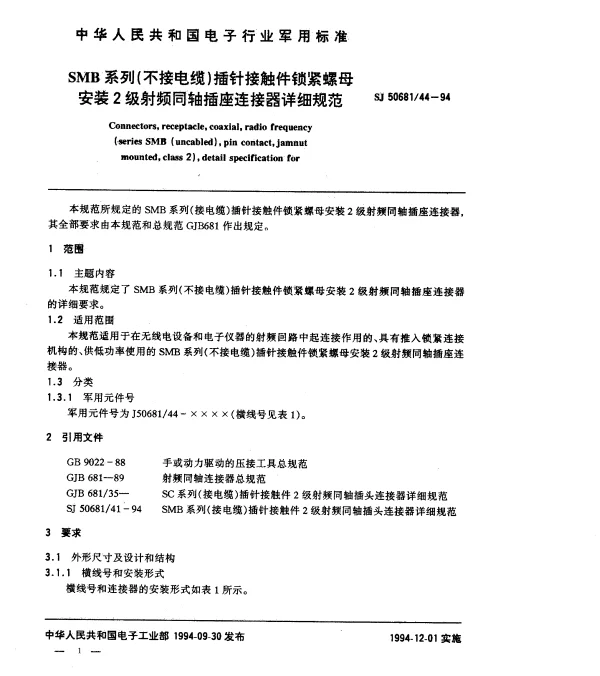

SJ 5068144-1994 SMB系列(不接电缆)插针接触件锁紧螺母安装2级射频同轴插座连接器详细规范

SJ 5068144-1994 SMB系列插针接触件锁紧螺母安装规范

SJ 5068144-1994 是中国国家标准化管理委员会发布的关于SMB系列射频同轴插座连接器的详细规范，其核心在于描述了插针接触件锁紧螺母安装的技术要求和操作流程。这一标准不仅为射频通信设备的设计与制造提供了技术依据，还对提升产品性能、确保系统稳定性起到了重要作用。

插针接触件锁紧螺母的重要性

在射频同轴连接器中，插针接触件是实现信号传输的核心部件之一。而锁紧螺母则负责将插针固定在插座中，同时提供机械稳定性和电气连续性。因此，锁紧螺母的安装质量直接影响到连接器的整体性能。根据SJ 5068144-1994的规定，锁紧螺母的安装需满足特定的力矩值和扭矩范围，以确保长期使用的可靠性。

• 力矩控制：标准要求锁紧螺母的拧紧力矩应在3Nm至5Nm之间，超出此范围可能导致接触不良或机械损坏。
• 接触电阻：锁紧后，接触件的接触电阻应低于5mΩ，以保证信号传输的低损耗特性。

SMB系列连接器的应用场景

SMB系列射频同轴连接器广泛应用于无线通信、雷达系统、卫星通信等领域。这些领域对连接器的性能要求极高，尤其是在高频率、高功率条件下，连接器必须具备良好的抗干扰能力和稳定的电气性能。

例如，在某款军用雷达系统中，SMB系列连接器被用于连接天线与接收机。由于工作环境恶劣，连接器需要承受极端温度变化和振动冲击。通过严格遵循SJ 5068144-1994标准进行锁紧螺母安装，该系统的连接器在长达十年的运行中未出现任何故障，充分体现了标准的重要性和实用性。

安装步骤详解

以下是基于SJ 5068144-1994标准的插针接触件锁紧螺母安装步骤：

1. 准备工具：确保使用符合规格的扭矩扳手和合适的润滑剂。
2. 插入插针：将插针轻轻插入插座孔中，直至完全就位。
3. 初步拧紧：用手初步拧紧锁紧螺母，确保插针位置正确。
4. 施加力矩：使用扭矩扳手将锁紧螺母拧至规定力矩（3Nm至5Nm）。
5. 检查接触电阻：使用专用仪器测量接触电阻，确保其低于5mΩ。

常见问题及解决方案

在实际操作中，可能会遇到一些常见的问题，例如锁紧螺母过松或过紧导致接触不良。针对这些问题，可以采取以下措施：

• 如果发现锁紧螺母过松，应重新按照标准流程进行安装，并注意调整力矩值。
• 如果锁紧螺母过紧，则可能造成插针变形或插座损坏，此时应更换新的连接器组件。

总结

SJ 5068144-1994 SMB系列插针接触件锁紧螺母安装规范为射频同轴连接器的安装提供了明确的技术指导。通过严格遵守标准，不仅可以提高产品的可靠性和耐用性，还能有效降低维护成本。未来，随着射频通信技术的不断发展，这一标准将继续发挥其重要的指导作用，推动行业向更高水平迈进。
