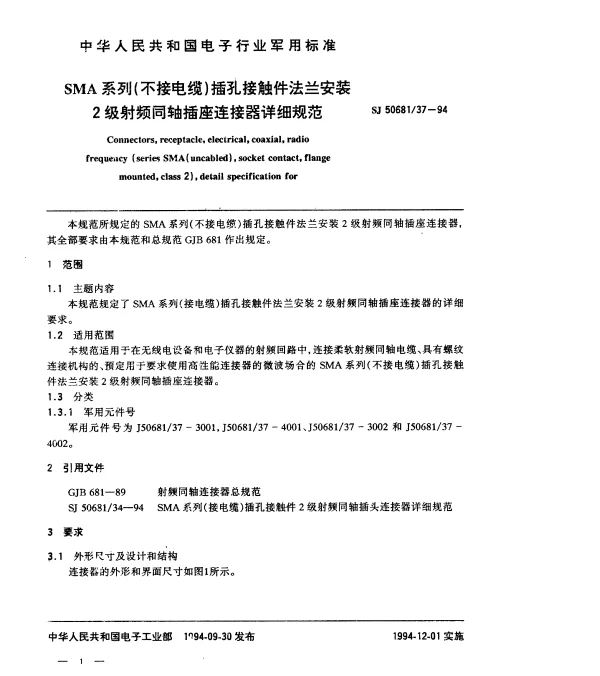

SJ 5068137-1994 SMA系列(不接电缆)插孔接触件法兰安装2级射频同轴插座连接器详细规范

引言

SJ 5068137-1994 是中国国家军用标准中关于 SMA 系列（不接电缆）插孔接触件法兰安装 2 级射频同轴插座连接器的详细规范。该规范在射频通信领域具有重要意义，为设计、生产和测试此类连接器提供了统一的技术依据。本文将从技术要求、性能指标和应用场景三个方面对 SJ 5068137-1994 进行深入分析。

技术要求

根据 SJ 5068137-1994 的规定，SMA 系列射频同轴插座连接器的设计需满足以下技术要求：

• 结构设计：连接器采用法兰安装方式，确保在高振动环境下的稳定性。
• 接触件材料：插孔接触件应选用高性能铜合金，以保证良好的导电性和耐久性。
• 表面处理：接触件表面需进行镀金或镀银处理，以减少信号损耗并提高抗腐蚀能力。

性能指标

该规范对连接器的性能指标进行了严格定义，具体包括以下几个方面：

• 频率范围：支持的工作频率范围为 0 至 18 GHz，适用于高频射频信号传输。
• 插入损耗：插入损耗应小于 0.5 dB，以确保信号传输效率。
• 驻波比：驻波比应小于 1.5，表明连接器具有良好的阻抗匹配特性。

应用场景

SJ 5068137-1994 规范的射频同轴插座连接器广泛应用于军事通信设备、雷达系统以及卫星通信等领域。其主要特点如下：

• 高可靠性：在极端环境下仍能保持稳定的电气性能。
• 兼容性强：可与多种 SMA 系列连接器互换使用，便于系统集成。
• 维护便捷：法兰安装方式使得拆卸和更换更加方便快捷。

结论

SJ 5068137-1994 对 SMA 系列射频同轴插座连接器的技术要求和性能指标进行了全面规范，为相关领域的工程实践提供了重要参考。未来，随着技术的发展，该规范有望进一步完善，以适应更高频率和更复杂的应用场景。
