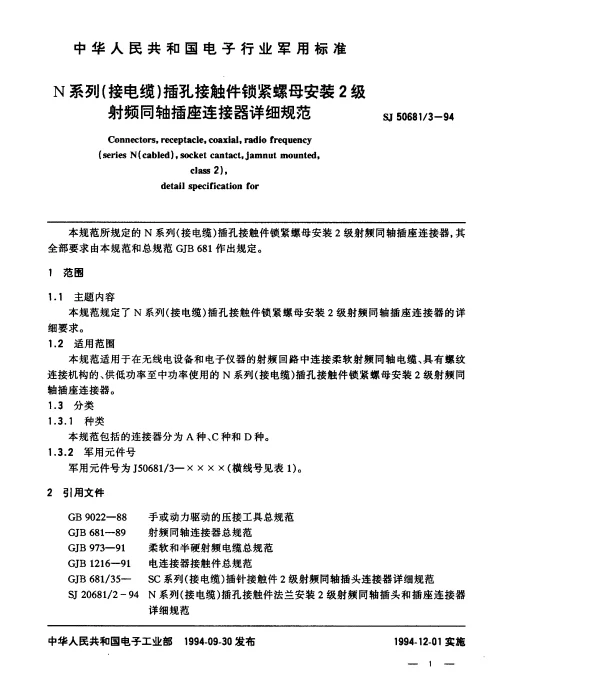

SJ 506813-1994 N系列(接电缆)插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范

概述

SJ 506813-1994 N系列(接电缆)插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范是针对射频同轴连接器的一个重要标准。它详细规定了N型射频同轴插座连接器的设计、制造和测试要求，特别是在接电缆的应用场景中。这类连接器广泛应用于通信、雷达、卫星通信等领域，其性能直接影响到系统的稳定性和可靠性。

N系列射频同轴插座的特点与应用

N型射频同轴插座以其高可靠性、良好的电气性能和机械性能而闻名。它们通常用于需要高频信号传输的场合，如无线通信设备、广播系统和军事通信设备等。这些插座能够提供稳定的连接，即使在恶劣的环境条件下也能保持其性能。

• 高频率稳定性: N型插座能够在宽广的频率范围内保持稳定的性能，这对于需要精确信号传输的应用至关重要。
• 耐用性: 它们设计坚固，能够在多次插拔后仍保持良好的接触性能。
• 广泛的适用性: 可以与多种电缆配合使用，适应不同的应用场景需求。

锁紧螺母安装技术

锁紧螺母是N型插座连接器的重要组成部分，用于确保连接器与电缆之间的牢固连接。根据SJ 506813-1994标准，锁紧螺母的安装过程需要严格遵循规范，以保证连接器的可靠性和使用寿命。

• 安装步骤: 首先将电缆插入插座，然后通过锁紧螺母固定电缆。锁紧螺母的拧紧力矩需控制在一定范围内，过松会导致接触不良，过紧则可能损坏连接器。
• 材料选择: 锁紧螺母通常由高强度合金钢制成，表面经过镀锌处理，以增强抗腐蚀能力。
• 实际案例: 在某卫星通信项目中，采用符合SJ 506813-1994标准的N型插座连接器，其锁紧螺母安装技术确保了信号传输的连续性和稳定性，使整个系统的运行更加可靠。

2级射频同轴插座的性能指标

2级射频同轴插座是N型插座中的一个等级，代表了较高的性能标准。以下是其主要性能指标：

• 阻抗匹配: 标准规定的阻抗为50欧姆，确保了信号传输的效率。
• 电压驻波比(VSWR): VSWR值低于1.3，表明信号反射损失小，传输效率高。
• 插入损耗: 插入损耗低于0.2 dB，保证了信号的完整性。
• 工作温度范围: 能够在-55°C至+125°C的温度范围内正常工作，适应各种极端环境。

质量控制与测试

为了确保N型插座连接器的质量，生产过程中需要进行严格的测试。这些测试包括但不限于：

• 机械性能测试: 检查连接器的插拔寿命、接触电阻等。
• 电气性能测试: 测试阻抗、VSWR、插入损耗等关键参数。
• 环境适应性测试: 包括高低温循环测试、湿热测试等，评估连接器在不同环境条件下的表现。

例如，在某大型通信设备制造商的生产线中，所有N型插座连接器都必须通过上述测试，才能进入市场。这种严格的质量控制措施确保了产品的高性能和高可靠性。

总结

SJ 506813-1994 N系列(接电缆)插孔接触件锁紧螺母安装2级射频同轴插座连接器详细规范不仅提供了详细的安装和测试指南，还强调了产品质量的重要性。通过严格的生产和测试流程，这些连接器能够满足现代通信系统对高性能和高可靠性的需求。无论是卫星通信、雷达系统还是其他高频信号传输领域，N型插座连接器都是不可或缺的关键组件。
