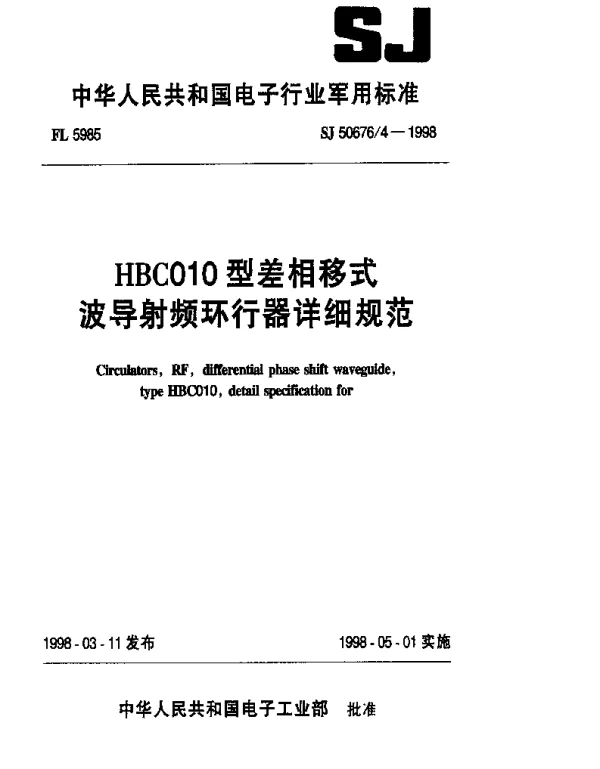

SJ 506764-1998 HBC010型差相移式波导射频环行器详细规范

摘要

SJ 506764-1998 HBC010型差相移式波导射频环行器是一种重要的微波器件，广泛应用于雷达、通信系统和测试设备中。本文基于该规范，对其技术要求、性能指标及应用特点进行了详细分析，并结合实际工程需求提出了设计与验证的思路。

引言

随着现代电子信息技术的发展，射频环行器作为实现信号单向传输的关键元件，其性能直接影响系统的整体可靠性与稳定性。HBC010型差相移式波导射频环行器以其独特的结构设计和优异的性能表现，在行业内占据重要地位。本规范（SJ 506764-1998）为该型号产品的设计、生产和检测提供了统一的技术依据。

技术要求

根据SJ 506764-1998标准，HBC010型差相移式波导射频环行器需满足以下主要技术要求：

• 工作频率范围： 该环行器的工作频率范围应覆盖X波段（8 GHz - 12 GHz），并确保在全频段内保持稳定性能。
• 插入损耗： 插入损耗应小于或等于0.3 dB，以减少信号衰减。
• 隔离度： 输入端口与输出端口之间的隔离度需大于25 dB，确保信号传输方向的单一性。
• 驻波比： 各端口的驻波比应小于1.5，以提高系统的匹配效率。

性能指标

HBC010型差相移式波导射频环行器的性能指标是其核心优势所在，具体包括：

• 差相移特性： 该环行器通过特殊的相位补偿设计，实现了精确的差相移效果，从而提高了信号处理的精度。
• 温度稳定性： 在-40℃至+85℃的工作温度范围内，各项性能指标变化幅度应控制在±5%以内。
• 机械强度： 环行器外壳需具备良好的抗冲击性和耐腐蚀性，以适应恶劣环境。

设计与验证

为了确保HBC0190型差相移式波导射频环行器的设计符合规范要求，需要采取以下步骤进行验证：

• 采用电磁仿真工具对环行器的电磁场分布进行建模分析，优化关键参数如波导尺寸、磁芯材料等。
• 通过网络分析仪测量插入损耗、隔离度和驻波比等关键指标，确保其满足设计目标。
• 在高低温环境下进行长时间老化试验，评估其长期可靠性。

结论

SJ 506764-1998 HBC010型差相移式波导射频环行器凭借其卓越的性能和严格的工艺要求，在射频领域具有不可替代的地位。通过对该规范的深入研究，可以为相关产品的设计与制造提供有力支持，同时推动微波技术的进一步发展。
