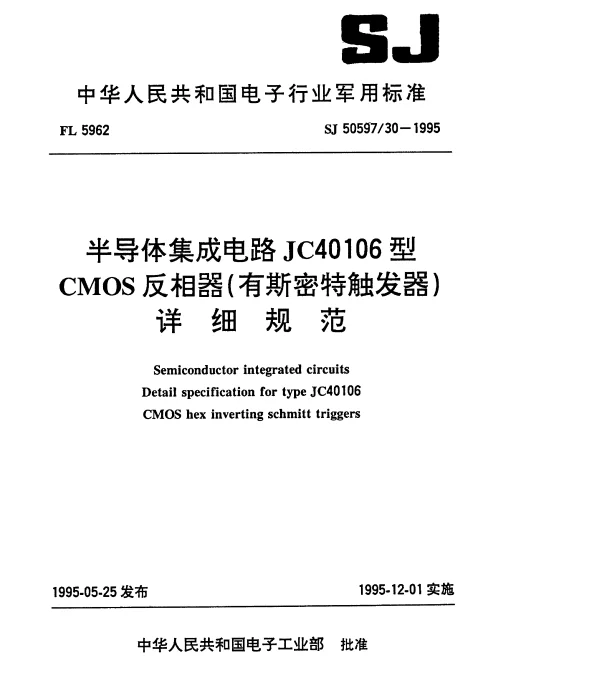

SJ 5059730-1995 半导体集成电路.JC40106型CMOS反相器(有斯密特触发器)详细规范

摘要

SJ 5059730-1995 是一项关于半导体集成电路的国家标准，其中详细规定了 JC40106 型 CMOS 反相器（带斯密特触发器）的技术要求和性能指标。本文将围绕该标准展开分析，探讨其在现代电子工程中的应用价值与技术特点。

引言

随着集成电路技术的发展，CMOS 反相器因其低功耗、高集成度等优点被广泛应用于数字电路设计中。而带有斯密特触发器的 CMOS 反相器则进一步提升了抗干扰能力，使其成为复杂逻辑系统中的重要组件。本论文基于 SJ 5059730-1995 标准，对 JC40106 型反相器进行全面解析。

JC40106 型 CMOS 反相器概述

JC40106 型 CMOS 反相器是一种基于互补金属氧化物半导体（CMOS）工艺制造的集成电路器件，具有以下主要特性：

• 输入电压范围宽广：支持多种电源电压配置，适应不同应用场景。
• 斯密特触发功能：能够有效抑制噪声干扰，提高信号传输稳定性。
• 低功耗设计：适合便携式设备及电池供电场景。

技术规格与参数

根据 SJ 5059730-1995 标准，JC40106 型 CMOS 反相器的具体技术参数如下：

• 工作电压范围：3V 至 18V。
• 输入电流：典型值为 ±1μA。
• 输出电流：最大可达 20mA。
• 传播延迟时间：≤25ns。
• 工作温度范围：-55℃ 至 +125℃。

斯密特触发器的工作原理

斯密特触发器通过引入正反馈机制来增强输入信号的阈值区分能力。具体而言，在 JC40106 型反相器中，当输入电压低于某一阈值时，输出为高电平；当输入电压高于另一阈值时，输出切换为低电平。这种非线性特性使得器件对噪声更加鲁棒。

应用领域

JC40106 型 CMOS 反相器凭借其优异性能，在多个领域得到了广泛应用：

• 数字逻辑电路设计。
• 工业自动化控制系统。
• 消费类电子产品（如家用电器）。
• 汽车电子系统。

结论

SJ 5059730-1995 标准为 JC40106 型 CMOS 反相器提供了详尽的技术指导，确保了产品的可靠性和一致性。未来，随着技术的进步，此类器件将在更多新兴领域发挥重要作用。
