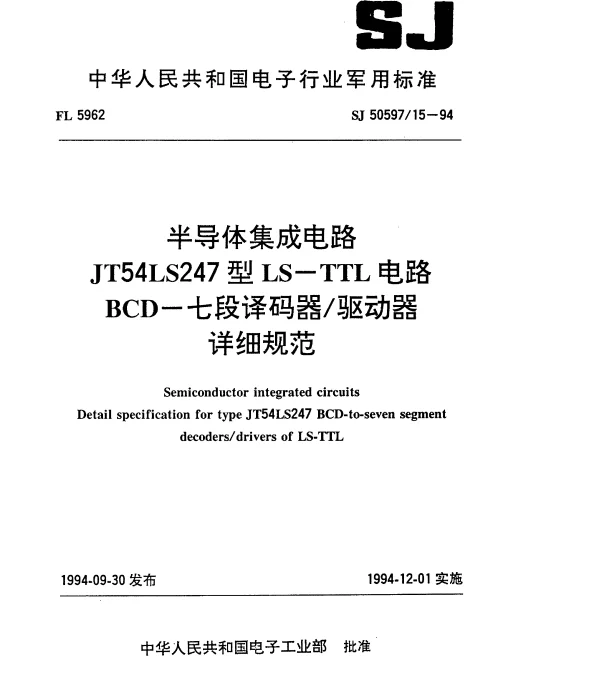

SJ 5059715-1994 半导体集成电路.JT54LS247型LS-TTL电路BCD-七段译码器驱动器详细规范

半导体集成电路SJ 5059715-1994：深入解析JT54LS247型BCD-七段译码器驱动器

随着电子技术的快速发展，半导体集成电路在现代电子设备中扮演着至关重要的角色。其中，SJ 5059715-1994标准定义了JT54LS247型LS-TTL电路BCD-七段译码器驱动器的技术规范。这一标准不仅为集成电路的设计和制造提供了明确的指导，还为相关产品的性能评估和应用奠定了基础。

BCD-七段译码器驱动器的核心功能

BCD-七段译码器驱动器是一种将二进制编码（Binary-Coded Decimal，简称BCD）转换为七段显示码的电路。JT54LS247型芯片作为这一领域的典型代表，其核心功能在于将四位二进制输入信号（BCD码）转化为七段显示器所需的驱动信号。这种转换机制使得数字信息能够以直观的方式通过LED或LCD屏幕显示出来，广泛应用于计算器、时钟、家电控制面板等场景。

• 输入信号： JT54LS247接收四位二进制输入信号，范围从0000到1001（对应十进制数0至9）。这些信号经过内部逻辑电路处理后，生成相应的七段输出信号。
• 输出信号： 输出信号用于驱动七段显示器，每个段由一个独立的输出引脚控制。例如，当输入为“0000”时，所有七段均点亮，形成完整的数字“0”；而输入为“1001”时，则仅部分段点亮，形成数字“9”。这种灵活的映射关系确保了译码器的高效性和准确性。

LS-TTL技术的优势与特点

JT54LS247采用了LS-TTL（Low Power Schottky TTL）技术，这是一种在低功耗和高性能之间取得平衡的经典设计方法。LS-TTL技术的主要优势包括：

• 低功耗： 相较于传统的TTL电路，LS-TTL通过优化晶体管结构显著降低了功耗，使其更适合便携式设备的应用场景。
• 高速响应： 尽管功耗降低，但LS-TTL仍然保持了较高的开关速度，能够满足实时数据处理的需求。
• 高可靠性： LS-TTL电路具有较强的抗干扰能力，能够在复杂的电磁环境中稳定运行。

此外，LS-TTL技术还具备良好的兼容性，可以与其他TTL电路无缝连接，简化了系统集成过程。

应用场景与实际案例

JT54LS247型BCD-七段译码器驱动器在多个领域得到了广泛应用。以下是一些典型的实际案例：

• 家用电器： 在微波炉、洗衣机等家用电器中，JT54LS247被用来显示当前的工作状态或设定参数。例如，当用户设置时间为“15:30”时，译码器会将对应的BCD码转换为七段显示码，从而在显示屏上呈现清晰的时间信息。
• 工业控制： 在工业自动化设备中，JT54LS247可用于监控生产流程中的关键指标。例如，在一条流水线上，译码器可以根据传感器采集的数据动态更新显示屏上的数字，帮助操作人员及时掌握生产进度。
• 医疗设备： 医用监护仪等设备需要实时显示患者的生理参数，如心率、血压等。JT54LS247凭借其快速响应和高精度特性，成为这类设备的理想选择。

以一款智能电表为例，该设备需要同时显示电压、电流和功率等多组数据。通过使用JT54LS247，工程师可以轻松实现这些复杂数据的可视化，同时保证系统的稳定性和能耗效率。

未来发展趋势与挑战

尽管JT54LS247在传统应用领域表现出色，但随着物联网（IoT）和人工智能（AI）的兴起，对集成电路提出了更高的要求。未来的BCD-七段译码器驱动器可能朝着以下几个方向发展：

• 智能化： 集成更多传感器接口和数据处理模块，使设备具备更强的自主决策能力。
• 小型化： 通过先进的封装技术和材料科学，进一步减小芯片体积，适应更紧凑的设计需求。
• 环保化： 使用无铅焊料和可回收材料，减少对环境的影响。

然而，这些创新也带来了新的挑战，如如何平衡性能提升与成本控制之间的关系，以及如何应对日益复杂的电磁干扰问题。

总结

SJ 5059715-1994标准下的JT54LS247型BCD-七段译码器驱动器是半导体集成电路领域的一项重要成果。它不仅体现了LS-TTL技术的独特优势，还在多个行业中展现了卓越的应用价值。展望未来，随着技术的不断进步，这类器件将继续推动电子设备向智能化、绿色化的方向迈进。
