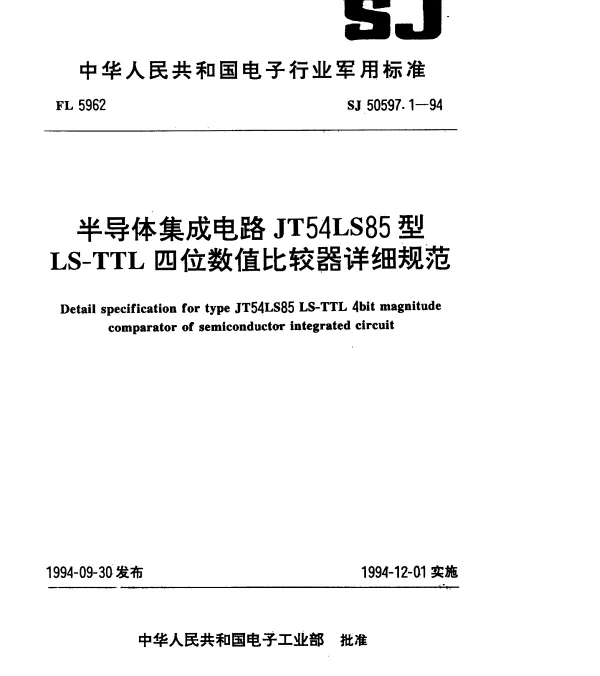

SJ 50597.1-1994 半导体集成电路JT54LS85型LS-TTL四位数值比较器详细规范

半导体集成电路JT54LS85型LS-TTL四位数值比较器概述

在现代电子技术中，半导体集成电路（IC）是实现各种功能的核心元件。其中，JT54LS85型LS-TTL四位数值比较器作为一款经典的集成电路芯片，广泛应用于数字信号处理、计算机系统以及嵌入式设备中。本规范（SJ 50597.1-1994）详细规定了该芯片的技术要求、测试方法及应用范围，为设计者和使用者提供了全面的指导。

芯片功能与应用场景

JT54LS85是一款四位数值比较器，其主要功能是对两个四位二进制数进行比较，输出它们之间的大小关系。具体而言，它能够判断输入的两个四位数是否相等、第一个数是否大于第二个数，或者第一个数是否小于第二个数。这种功能在许多领域中具有重要意义，例如在工业控制中用于监测参数差异，在通信系统中用于信号强度比较等。

以工业自动化为例，假设一个工厂需要监控两条生产线的产量，通过JT54LS85可以实时比较两者的生产效率，并触发相应的警报或调整机制。此外，在嵌入式系统中，该芯片还可以用于实现简单的逻辑决策功能，从而减少主处理器的负担。

技术规格与性能指标

根据SJ 50597.1-1994规范，JT54LS85型LS-TTL四位数值比较器具有以下关键性能指标：

• 工作电压范围：通常为4.75V至5.25V，确保芯片在标准电源条件下稳定运行。
• 功耗：典型值为30mW，适合低功耗应用场景。
• 传播延迟时间：小于10ns，保证高速数据处理能力。
• 输入/输出电平兼容性：支持标准的TTL电平，便于与其他TTL器件无缝连接。

这些指标使得JT54LS85成为一款高效、可靠的集成电路产品，尤其适用于对功耗和速度有较高要求的应用场景。

内部结构与工作原理

JT54LS85的内部结构主要包括输入缓冲器、比较逻辑单元和输出驱动电路三部分。输入缓冲器负责接收外部输入信号并进行初步处理；比较逻辑单元则通过逐位比较的方式确定两个四位数的关系；最后，输出驱动电路将结果转换为标准的TTL电平输出。

例如，在比较两个四位数A和B时，芯片首先从最高位开始逐位比较。如果某一位存在差异，则直接输出比较结果；若所有位均相同，则输出相等标志。这种逐位比较的方法不仅提高了准确性，还简化了设计复杂度。

测试方法与质量保障

为了确保JT54LS85的可靠性和一致性，SJ 50597.1-1994规范提出了详细的测试方法。其中包括静态特性测试（如输入高电平、低电平电流）、动态特性测试（如传播延迟时间）以及环境适应性测试（如温度范围内的性能变化）。这些测试方法为芯片的质量保障提供了坚实的基础。

值得一提的是，在实际生产过程中，制造商还会采用统计过程控制（SPC）技术来监控每一批次产品的性能指标。例如，某知名厂商曾对一批JT54LS85芯片进行了连续抽样测试，结果显示其传播延迟时间的标准差仅为0.5ns，远低于规范要求的上限值。

未来发展趋势与挑战

尽管JT54LS85是一款经典的产品，但随着技术的进步，其面临的挑战也日益增多。一方面，新型集成电路（如FPGA和ASIC）以其更高的集成度和灵活性逐渐取代传统分立元件；另一方面，用户对于功耗、尺寸和成本的要求也越来越严格。

面对这些挑战，设计者可以通过优化芯片架构、采用先进的制造工艺（如CMOS技术）以及引入智能算法来提升性能。例如，近年来兴起的低功耗设计技术已经成功将某些类似产品的功耗降低至原来的十分之一。

总结

综上所述，JT54LS85型LS-TTL四位数值比较器凭借其稳定可靠的性能、广泛的适用性和经济的成本，在半导体行业中占据重要地位。SJ 50597.1-1994规范为其提供了明确的技术指导，使其能够满足不同领域的多样化需求。然而，随着技术的不断发展，如何平衡性能、成本与创新将成为未来研究的重要方向。
