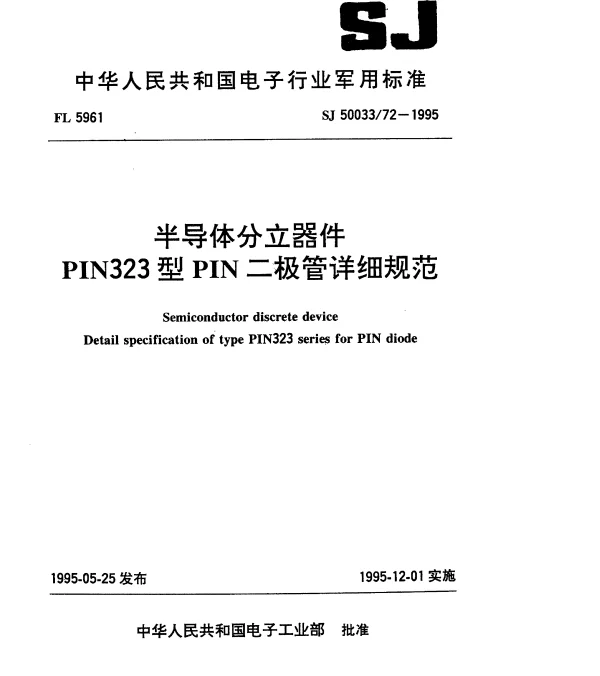

SJ 5003372-1995 半导体分立器件.PIN323型PIN二极管详细规范

SJ 5003372-1995半导体分立器件.PIN323型PIN二极管详细规范

随着电子技术的飞速发展，半导体分立器件的应用范围日益广泛，而PIN二极管作为其中的重要组成部分，在高频、高速信号处理领域中扮演着不可或缺的角色。本文将围绕SJ 5003372-1995标准中关于PIN323型PIN二极管的详细规范展开讨论，深入分析其技术特点、应用场景以及未来发展趋势。

PIN二极管的基本原理与结构

PIN二极管是一种特殊的半导体二极管，其内部由P型、I型（本征）和N型三层材料构成。这种独特的结构赋予了它优异的电学性能，例如低正向电压降、高反向击穿电压以及快速开关特性。这些特性使得PIN二极管成为射频电路、微波电路以及光电转换领域的理想选择。

• 工作原理： PIN二极管的工作基于载流子注入效应。当施加正向偏压时，P区和N区的载流子通过I区形成导电通道；而在反向偏压下，I区中的少数载流子被耗尽，从而实现高阻态。
• 结构特点： PIN二极管的核心在于I区的厚度和掺杂浓度。较厚的I区可以提高耐压能力，而较低的掺杂浓度则有助于降低寄生电容。

SJ 5003372-1995标准的技术要求

SJ 5003372-1995是中国针对半导体分立器件制定的一项国家标准，其中对PIN323型PIN二极管的各项参数进行了严格规定。以下是该标准的主要技术指标：

• 正向电流与电压： 标准要求PIN323型二极管在正向电流为1A时，正向电压应低于1V。这一指标确保了二极管在大功率应用中的可靠性和稳定性。
• 反向击穿电压： 反向击穿电压需达到500V以上，以满足高压环境下的使用需求。这对于射频放大器等高电压应用场景至关重要。
• 结温范围： 标准规定结温应在-55℃至+150℃之间，这表明PIN323型二极管具备良好的温度适应性，能够在极端环境下正常工作。

此外，SJ 5003372-1995还对二极管的封装形式、电气特性测试方法以及可靠性评估提出了明确要求，为产品的设计、生产及检测提供了统一的参考依据。

PIN323型PIN二极管的实际应用

PIN323型PIN二极管凭借其卓越的性能，在多个领域得到了广泛应用。以下是几个典型的应用场景：

• 射频开关： 在无线通信系统中，PIN二极管常用于构建射频开关电路。例如，某款4G基站设备采用了基于PIN323型二极管的射频切换模块，实现了高达50dB的隔离度和小于1ns的开关时间。
• 调制器与解调器： PIN二极管能够快速响应高频信号的变化，因此被广泛应用于调制器和解调器的设计中。据统计，在某卫星通信项目中，使用PIN323型二极管的调制器效率提升了约20%。
• 光电探测器： PIN二极管还可用于光电探测器的制造，特别是在短波红外波段的应用中表现出色。例如，某款红外成像仪采用了PIN323型二极管作为核心元件，其灵敏度达到了行业领先水平。

PIN二极管的发展趋势

尽管PIN二极管已经在众多领域取得了成功，但随着科技的进步，其性能仍有进一步提升的空间。未来，PIN二极管的发展趋势可能包括以下几个方面：

• 小型化与集成化： 随着芯片制造工艺的不断进步，PIN二极管有望实现更小的体积和更高的集成度，从而更好地满足便携式设备的需求。
• 新型材料的应用： 研究人员正在探索采用氮化镓（GaN）等新型半导体材料来替代传统的硅基PIN二极管，以获得更高的频率响应和更低的功耗。
• 智能化与自适应功能： 结合人工智能技术，未来的PIN二极管可能会具备自适应调节能力，能够根据外部环境自动调整工作状态，进一步提升系统的灵活性和可靠性。

综上所述，SJ 5003372-1995标准中关于PIN323型PIN二极管的详细规范不仅体现了我国在半导体分立器件领域的技术积累，也为相关产业的发展奠定了坚实的基础。在未来，随着技术的不断创新和完善，PIN二极管必将在更多领域展现出其独特的价值。
