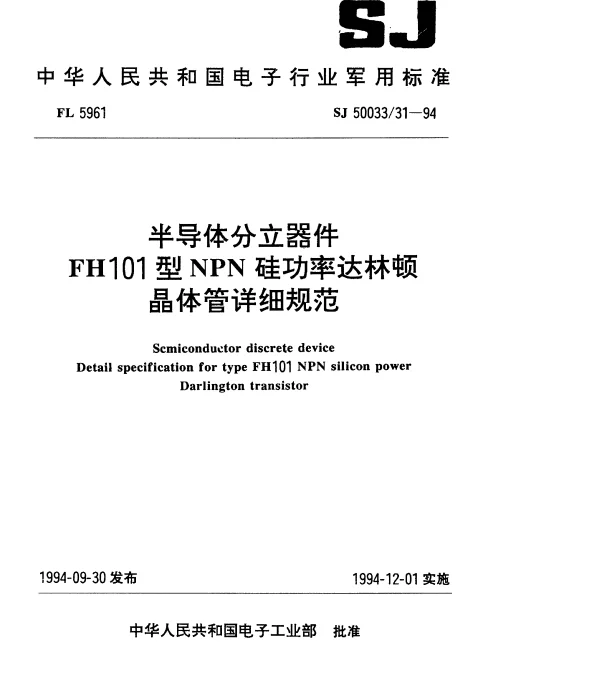

SJ 5003331-1994 半导体分立器件.FH101型NPN硅功率达林顿晶体管详细规范

摘要

SJ 5003331-1994 是中国针对半导体分立器件中 FH101 型 NPN 硅功率达林顿晶体管制定的详细规范标准。该标准为电子工程师、设备制造商以及相关技术人员提供了关于此类型晶体管的技术要求、测试方法及应用指南，确保了产品的质量和一致性。

引言

FH101 型 NPN 硅功率达林顿晶体管是一种高性能的功率放大器，广泛应用于工业控制、通信设备及消费电子产品中。为了统一此类器件的设计与生产标准，SJ 5003331-1994 标准应运而生。本标准不仅规定了晶体管的基本参数，还明确了其在不同应用场景下的性能表现。

技术要求

根据 SJ 5003331-1994 的规定，FH101 型晶体管需满足以下技术指标：

• 额定电压：最大集电极-发射极电压（VCEO）为 60V。
• 额定电流：最大集电极电流（IC）为 1A。
• 增益特性：电流增益（hFE）在典型条件下不低于 1000。
• 工作温度范围：-55°C 至 +150°C。

测试方法

为了验证 FH101 晶体管是否符合上述技术要求，需采用以下测试方法：

• 使用高精度万用表测量集电极-发射极电压（VCEO）。
• 通过恒流源加载，测试集电极电流（IC）的最大值。
• 利用信号发生器和示波器评估电流增益（hFE）。
• 在高低温箱中进行极端环境测试，记录其工作状态。

应用领域

FH101 型 NPN 硅功率达林顿晶体管因其优异的性能，在多个领域得到了广泛应用：

• 工业控制中的电机驱动电路。
• 通信设备中的信号放大模块。
• 消费电子产品中的电源管理单元。

结论

SJ 5003331-1994 标准为 FH101 型 NPN 硅功率达林顿晶体管提供了全面的技术指导，确保了产品的一致性和可靠性。随着电子技术的发展，该标准仍具有重要的参考价值，为相关领域的技术创新奠定了坚实基础。
