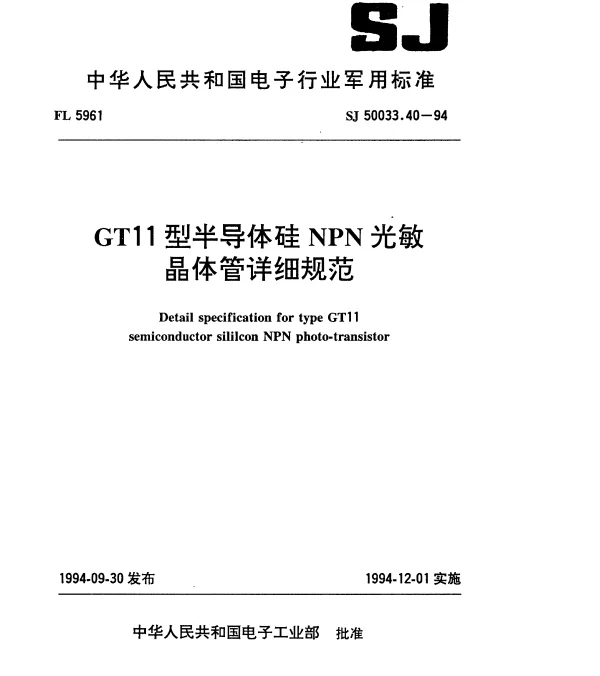

SJ 50033.40-1994 GT11型半导体硅NPN光敏晶体管详细规范

GT11型半导体硅NPN光敏晶体管概述

SJ 50033.40-1994 是中国国家标准化管理委员会发布的一项关于半导体器件的标准，其中详细规定了GT11型半导体硅NPN光敏晶体管的技术要求和测试方法。这种光敏晶体管是一种基于光电效应工作的半导体器件，广泛应用于光电转换、信号检测及自动控制等领域。它通过吸收外界光线并将其转化为电信号，从而实现对环境光强的感知与响应。

作为一款高性能的光敏晶体管，GT11型器件具有灵敏度高、响应速度快以及工作稳定性好的特点。这些特性使其成为现代电子设备中不可或缺的关键元件之一。接下来我们将从其技术参数、应用场景以及未来发展趋势三个方面对其进行深入探讨。

技术参数详解

GT11型半导体硅NPN光敏晶体管的主要技术参数包括以下几个方面：

• 光谱响应范围: 通常为350nm至1100nm，覆盖可见光到近红外波段。
• 暗电流: 在无光照条件下流过的电流，一般小于1μA。
• 光电流: 受到光照后产生的输出电流，典型值可达数十微安至数百微安。
• 响应时间: 从接收到光线到产生稳定输出所需的时间，通常在几微秒左右。
• 工作电压: 最大反向偏置电压一般不超过10V。

这些参数直接影响着光敏晶体管的实际性能表现。例如，在某些高精度测量场合下，低暗电流能够有效减少背景噪声；而在高速数据传输系统中，则需要极短的响应时间来确保信号完整性。

应用场景分析

由于具备优异的光电转换能力，GT11型光敏晶体管被广泛应用于多个领域。以下是几个典型的应用场景：

• 智能家居: 在智能照明控制系统中，可以通过安装多个GT11型传感器来监测房间内不同位置的光照强度，并据此自动调节灯光亮度，既节能环保又能提升用户体验。
• 工业自动化: 在流水线生产线上，利用该类传感器可以快速准确地检测产品表面是否存在缺陷或者异物侵入等问题，从而提高产品质量控制水平。
• 医疗设备: 医用监护仪等精密仪器往往需要依赖于高质量的光学信号采集模块，而GT11型光敏晶体管凭借其良好的线性度和重复性正好满足这一需求。

以智能家居为例，假设某家庭希望实现全屋智能化管理，那么可以将若干个带有GT11型光敏晶体管的节点布置在客厅、卧室等多个区域。当早晨太阳升起时，系统会自动感知到自然光的变化，并逐步开启窗帘同时调整室内灯光强度直至达到理想状态。整个过程无需人工干预，完全由设备自主完成，极大地方便了人们的生活方式。

未来发展趋势展望

尽管目前市场上已经存在大量成熟的光敏晶体管产品，但随着科技的进步和社会需求的增长，这类器件仍然面临着诸多挑战和发展机遇。

首先，在材料科学方面，研究人员正在探索新型半导体化合物如砷化镓(GaAs)或铟镓磷(InGaP)，它们相较于传统硅基材料拥有更高的量子效率和更低的功耗，这将有助于进一步优化光敏晶体管的整体性能。其次，在封装工艺上，为了适应更紧凑的设计趋势，未来可能会出现更多微型化且多功能集成化的解决方案，比如将多个独立单元整合在同一芯片之上形成复合式结构。

此外，随着物联网(IoT)概念日益普及，越来越多的消费电子产品开始强调互联互通功能。因此，如何让光敏晶体管更好地融入无线通信网络也成为了一个重要课题。例如，通过添加蓝牙模块或者Wi-Fi接口，可以让传感器不仅能够采集数据还能实时上传至云端服务器供用户远程查看分析。

综上所述，尽管SJ 50033.40-1994 GT11型半导体硅NPN光敏晶体管已有几十年历史，但它依然保持着旺盛的生命力，并且随着新技术不断涌现而焕发出新的活力。对于从事相关行业的工程师而言，了解并掌握此类产品的特性和应用前景无疑是一项非常有价值的技能。
