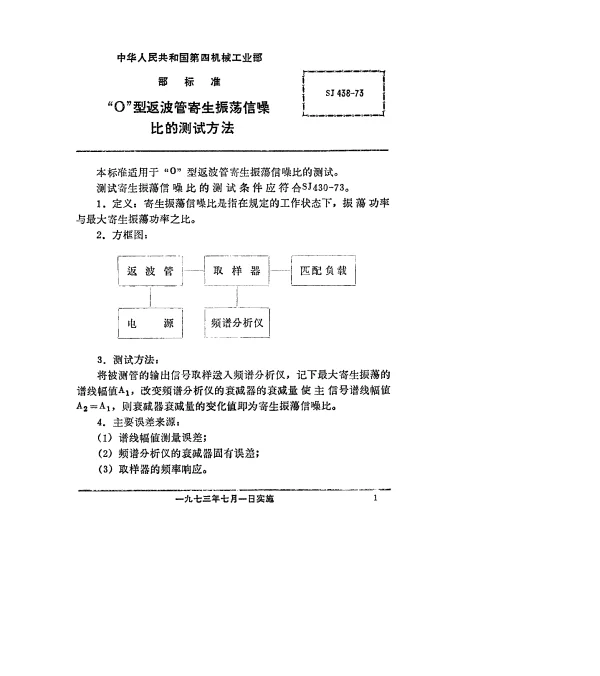

SJ 438-1973 “O”型返波管寄生振荡信噪比的测试方法

SJ 438-1973标准概述

SJ 438-1973是中国电子工业领域的一项国家标准，主要针对“O”型返波管寄生振荡信噪比的测试方法进行了详细的规范和说明。这一标准的出台，为电子设备的设计、制造以及质量检测提供了科学依据和技术支持。返波管是一种重要的微波器件，广泛应用于雷达、通信系统及电子对抗等领域。然而，在实际应用中，返波管容易受到寄生振荡的影响，从而降低系统的信噪比，影响设备性能。因此，准确测量返波管的信噪比成为保障设备稳定运行的关键环节。

寄生振荡与信噪比的关系

寄生振荡是指在正常工作频率之外产生的额外振荡现象，这种现象会干扰主信号的传输，导致信噪比下降。信噪比（Signal-to-Noise Ratio, SNR）是衡量信号质量的重要指标，其值越高，表明信号越清晰，噪声对信号的影响越小。在返波管的应用中，寄生振荡不仅会削弱主信号的强度，还可能引发谐波失真等问题，严重时甚至会导致设备失效。因此，如何有效测试和控制寄生振荡，提高信噪比，成为返波管设计和生产中的核心问题。

测试方法详解

SJ 438-1973标准详细规定了“O”型返波管寄生振荡信噪比的测试流程和技术要求。以下是具体的测试步骤：

• 设备准备：首先需要确保测试仪器的精度和稳定性，包括频谱分析仪、信号发生器等。同时，要对返波管进行预热处理，以确保其处于最佳工作状态。
• 信号注入：通过信号发生器向返波管输入一个已知频率和功率的测试信号，模拟实际工作环境。
• 频谱分析：利用频谱分析仪记录返波管输出信号的频谱分布，重点关注寄生振荡的频率和强度。
• 信噪比计算：根据频谱分析结果，计算主信号与寄生振荡之间的功率比值，得出信噪比的具体数值。
• 数据分析：对测试数据进行统计和分析，评估返波管的性能是否符合标准要求。

这些步骤环环相扣，缺一不可，确保了测试结果的准确性和可靠性。

实际案例分析

为了验证SJ 438-1973标准的实际效果，某电子设备制造商曾对一批“O”型返波管进行了信噪比测试。测试结果显示，部分返波管的信噪比低于标准值，经过进一步排查发现，这些问题主要源于返波管内部结构设计不合理以及生产工艺上的缺陷。通过改进设计并优化工艺流程后，返波管的信噪比显著提升，达到了预期的技术指标。

此外，另一家通信设备公司也采用了SJ 438-1973标准进行返波管的信噪比测试。该公司通过对不同批次返波管的测试数据进行对比分析，发现某些批次的产品存在较高的寄生振荡现象。经过调整生产工艺参数后，这批产品的信噪比得到了明显改善，设备的整体性能也得到了大幅提升。

技术挑战与未来展望

尽管SJ 438-1973标准为返波管的信噪比测试提供了明确的指导，但在实际操作中仍面临一些技术挑战。例如，随着微波技术的发展，返波管的工作频率越来越高，这使得测试仪器的精度要求也随之提高。此外，寄生振荡的产生机制复杂多样，如何更有效地抑制寄生振荡，提高信噪比，仍然是科研人员需要攻克的难题。

未来，随着新材料和新技术的不断涌现，返波管的设计将更加精密化和智能化。可以预见，信噪比测试方法也将随之更新迭代，以适应更高频率、更大带宽的应用需求。同时，结合人工智能和大数据技术，未来的信噪比测试可能会实现自动化和智能化，大幅提高测试效率和准确性。

总结

SJ 438-1973标准作为一项重要的技术规范，为返波管的信噪比测试提供了科学的方法和可靠的依据。通过深入研究和实践应用，我们可以更好地理解寄生振荡对返波管性能的影响，并采取有效的措施加以解决。未来，随着技术的进步和创新，相信返波管的信噪比测试将迎来新的突破，为电子设备的高性能发展提供更坚实的技术支撑。
