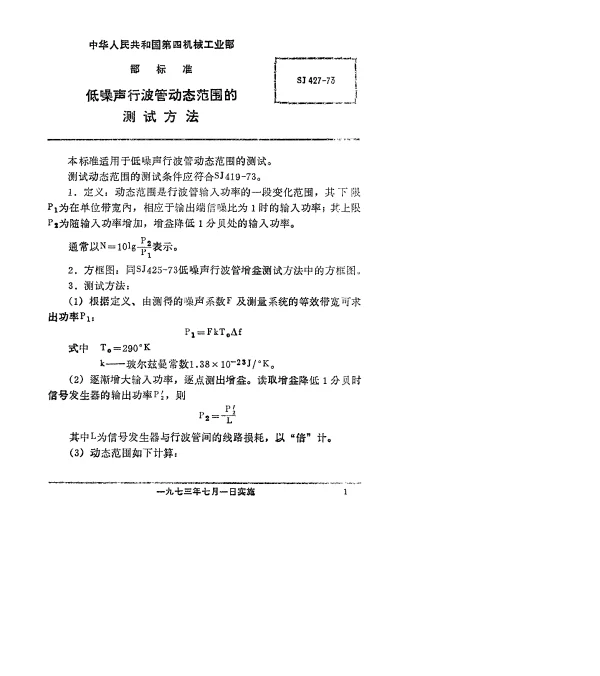

SJ 427-1973 低噪声行波管动态范围的测试方法

低噪声行波管动态范围的测试方法

在现代通信技术中，行波管（Traveling Wave Tube, TWT）是一种重要的电子器件，广泛应用于卫星通信、雷达系统和深空探测等领域。行波管以其高增益、宽带宽和高效率的特点，在信号放大方面具有不可替代的优势。然而，随着对通信质量要求的不断提高，低噪声行波管成为研究的重点之一。SJ 427-1973 是一项关于低噪声行波管动态范围测试方法的标准，它为确保行波管性能提供了科学依据和技术指导。

什么是低噪声行波管？

低噪声行波管是指能够在较低噪声水平下工作的行波管。噪声是所有电子设备不可避免的问题，尤其是在高频和微波频段，噪声会对信号传输的质量产生显著影响。因此，降低行波管的噪声系数（Noise Figure, NF）是提高通信系统灵敏度的关键。低噪声行波管通常用于接收机前端，以确保信号能够被准确地检测和处理。

动态范围则是指行波管能够有效工作并保持线性输出的输入信号强度范围。动态范围直接影响系统的抗干扰能力和信号处理能力。对于低噪声行波管而言，其动态范围不仅需要满足信号放大的需求，还需要保证在大动态范围内依然保持低噪声特性。

SJ 427-1973 的核心内容

SJ 427-1973 标准详细规定了如何测试低噪声行波管的动态范围。该标准涵盖了以下几个关键步骤：

• 测试环境: 测试应在屏蔽良好的实验室环境中进行，以避免外界电磁干扰对测量结果的影响。
• 信号源: 使用频率稳定、功率可调的信号源，模拟实际应用中的输入信号。
• 测试仪器: 包括频谱分析仪、噪声系数分析仪和功率计等，这些设备需要经过校准以确保测量精度。
• 测试参数: 包括输入信号功率、输出信号功率、噪声系数以及动态范围等。
• 测试流程: 首先确定行波管的工作点，然后逐步增加输入信号功率，记录输出信号的变化情况，直到达到非线性失真或饱和状态。

动态范围测试的实际意义

动态范围的测试对于低噪声行波管的应用至关重要。例如，在卫星通信系统中，行波管需要处理来自地球站的微弱信号和来自其他卫星的强干扰信号。如果动态范围不足，可能会导致弱信号无法被检测到，或者强信号引起非线性失真，从而影响整个通信链路的性能。

一个典型的案例是某卫星通信系统中使用的低噪声行波管。该系统要求行波管在 -100 dBm 至 -50 dBm 的输入信号范围内保持线性输出。通过 SJ 427-1973 的测试方法，技术人员发现该行波管在 -90 dBm 时开始出现轻微失真，而在 -80 dBm 时失真明显加剧。这表明该行波管的动态范围约为 10 dB，低于设计要求。随后，技术人员通过改进行波管的设计，将动态范围提升至 20 dB，满足了系统的性能需求。

低噪声行波管的未来发展趋势

随着通信技术的不断进步，低噪声行波管的需求也在不断增加。未来，低噪声行波管的发展方向包括：

• 进一步降低噪声系数，提高系统的灵敏度。
• 扩大动态范围，适应更广泛的信号强度变化。
• 优化行波管的尺寸和重量，以适应小型化和轻量化的需求。
• 采用新材料和技术，提高行波管的可靠性和寿命。

例如，近年来，研究人员正在探索基于碳纳米管的新型行波管技术，这种技术有望在不增加体积的情况下大幅提高行波管的性能。

总结

SJ 427-1973 提供了一套科学严谨的测试方法，为低噪声行波管的动态范围评估提供了重要参考。通过这项标准，我们可以更好地理解行波管的性能特点，并为其优化设计提供依据。在未来，随着技术的不断发展，低噪声行波管将在更多领域发挥重要作用，为人类的通信事业贡献力量。
