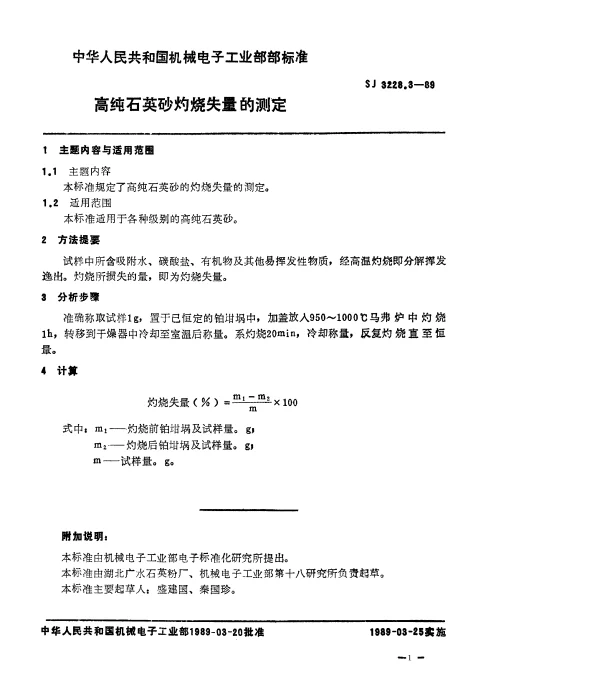

SJ 3228.3-1989 高纯石英砂灼烧失量的测定

常见问题解答（FAQ）

以下是关于“SJ 3228.3-1989 高纯石英砂灼烧失量的测定”主题的常见问题解答，帮助您更好地理解和应用该标准。

1. SJ 3228.3-1989 标准的主要用途是什么？

答： SJ 3228.3-1989 是中国国家标准，用于测定高纯石英砂在高温下因挥发性物质损失的质量百分比，即灼烧失量。该标准适用于评估高纯石英砂的纯度和质量稳定性，广泛应用于半导体、光学玻璃及电子工业等领域。

2. 灼烧失量的定义是什么？

答： 灼烧失量是指高纯石英砂在特定温度条件下加热后失去的质量占原样品质量的百分比。这些损失通常来源于样品中的挥发性成分或吸附水等。

3. 测定灼烧失量时需要哪些设备？

答： 测定灼烧失量所需的设备包括：

• 高温马弗炉（控温精度需达到±5℃）；
• 分析天平（精确度至少为0.0001g）；
• 干燥器（用于冷却样品）；
• 坩埚或其他耐高温容器。

4. 灼烧失量测定的实验步骤有哪些？

答： 实验步骤如下：

1. 称取一定质量的高纯石英砂样品，记录初始质量。
2. 将样品放入已预热至规定温度（通常为950℃～1050℃）的马弗炉中，保持一定时间（如30分钟）。
3. 取出样品并放入干燥器中冷却至室温。
4. 再次称量样品质量。
5. 计算灼烧失量 = （初始质量 - 冷却后质量）/ 初始质量 × 100%。

5. 为什么需要控制灼烧温度和时间？

答： 温度和时间是影响灼烧失量测定结果的关键因素。过高或过低的温度可能导致测量不准确，而时间不足可能无法完全去除挥发性物质。根据SJ 3228.3-1989 标准，推荐的温度范围为950℃～1050℃，时间为30分钟，以确保测量结果具有可重复性和准确性。

6. 灼烧失量的结果是否可以直接反映高纯石英砂的质量？

答： 灼烧失量可以作为高纯石英砂质量的一个重要指标，但它并不能全面反映石英砂的所有特性。其他指标如化学成分、粒度分布等也需要综合考虑。因此，灼烧失量仅是评估石英砂质量的一部分。

7. 如果测定结果超出标准限值怎么办？

答： 如果测定结果超出标准限值，首先应检查实验过程是否严格按照标准操作。如果确认无误，则可能表明样品本身存在质量问题。此时建议采取以下措施：

• 重新取样进行复测；
• 联系供应商确认原材料来源；
• 必要时调整生产工艺或更换供应商。

8. 灼烧失量测定中常见的误差来源有哪些？

答： 常见误差来源包括：

• 样品未充分干燥导致水分残留；
• 坩埚或仪器未清洁干净引入杂质；
• 温度或时间控制不当；
• 称量过程中读数错误。

9. 灼烧失量测定对环境条件有要求吗？

答： 是的，实验应在无尘、恒温、恒湿的环境中进行，以减少外界因素对实验结果的影响。此外，实验人员应穿戴防护装备，避免直接接触高温设备。

10. 如何验证实验方法的可靠性？

答： 可通过以下方式验证实验方法的可靠性：

• 使用标准参考材料进行平行测试；
• 多次重复实验以计算偏差；
• 与其他实验室的结果进行对比。
