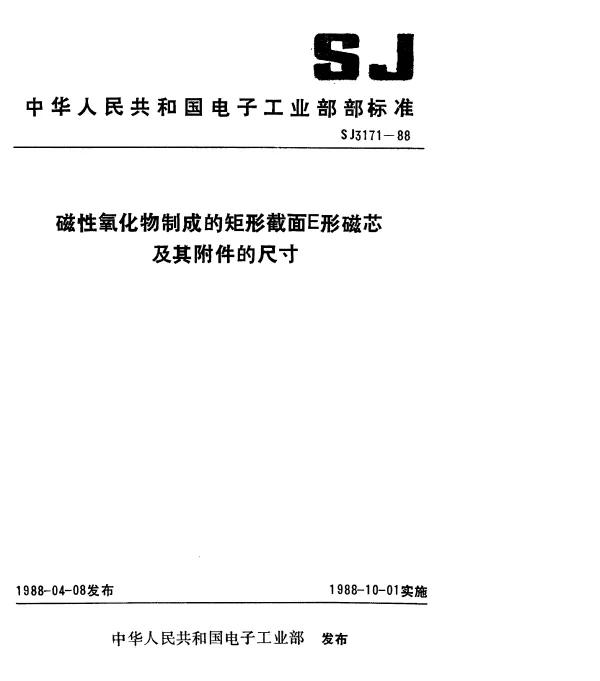

SJ 3171-1988 磁性氧化物制成的矩形截面E形磁芯及其附件的尺寸

摘要

SJ 3171-1988 是一项关于磁性氧化物制成的矩形截面 E 形磁芯及其附件的国家标准，该标准详细规定了磁芯和附件的几何参数与技术要求。本文将围绕该标准展开分析，并探讨其在实际应用中的意义。

引言

随着电子技术的发展，磁性材料的应用范围不断扩大，尤其是在高频电路中，磁芯的设计直接影响到设备的性能。SJ 3171-1988 标准为磁性氧化物材料的矩形截面 E 形磁芯提供了统一的规范，这对于提高产品的互换性和可靠性具有重要意义。

磁芯的基本结构

SJ 3171-1988 标准定义了磁性氧化物制成的矩形截面 E 形磁芯的基本结构，包括以下几个关键部分：

• 中心柱：磁芯的核心部分，用于集中磁通量。
• 侧柱：对称分布在中心柱两侧，起到支撑和辅助导磁的作用。
• 窗口区域：位于磁芯的中央部分，用于绕制线圈。

尺寸规范

标准中明确规定了磁芯的几何尺寸，这些尺寸直接影响磁芯的性能和适用场景。以下是主要尺寸参数：

• 中心柱宽度：规定为 10mm 至 50mm 的范围。
• 中心柱高度：规定为 10mm 至 40mm 的范围。
• 侧柱间距：规定为 20mm 至 60mm 的范围。
• 窗口长度：规定为 20mm 至 80mm 的范围。

附件要求

除了磁芯本身，标准还对附件提出了具体要求，主要包括：

• 安装孔：确保磁芯能够牢固地固定在电路板上。
• 屏蔽罩：减少外界电磁干扰的影响。
• 保护涂层：防止磁芯受到腐蚀或物理损伤。

结论

SJ 3171-1988 标准为磁性氧化物制成的矩形截面 E 形磁芯及其附件提供了详细的尺寸和技术规范，为相关产品的设计和生产提供了科学依据。通过遵循该标准，可以有效提升磁芯的性能和可靠性，满足现代电子设备的需求。
