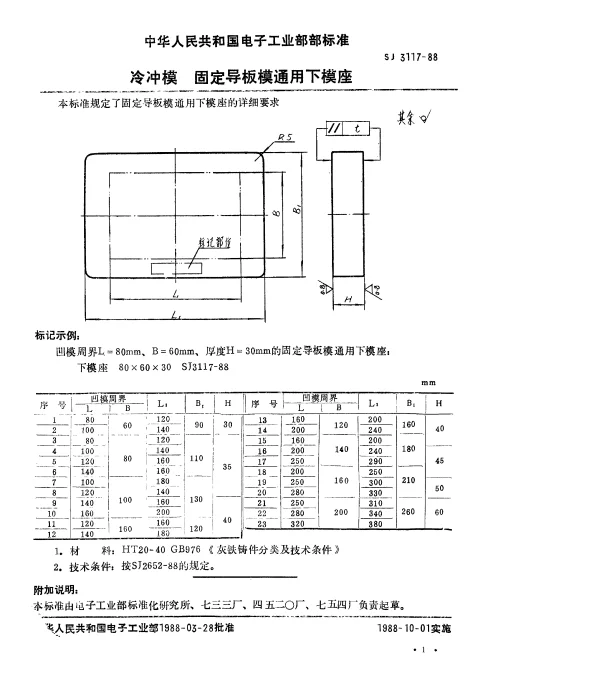

SJ 3117-1988 冷冲模.固定导板模通用下模座

冷冲模中固定导板模与通用下模座的重要性

冷冲模是现代工业生产中不可或缺的重要工具，广泛应用于金属板材的冲压加工。其中，固定导板模是一种常见的冷冲模类型，其核心功能在于通过导板精确引导凸模和凹模的运动，从而确保冲压件的质量和精度。而通用下模座作为冷冲模的基础支撑结构，不仅承载着整个模具系统的重量，还直接影响到模具的使用寿命和稳定性。因此，了解和掌握冷冲模中固定导板模与通用下模座的设计规范显得尤为重要。

SJ 3117-1988标准的意义

SJ 3117-1988是中国机械行业的一项国家标准，专门针对固定导板模的通用下模座设计进行了详细的规范。这项标准明确了通用下模座的材料选择、结构形式、安装要求以及检测方法等关键要素，为冷冲模的标准化生产和质量控制提供了重要的技术依据。通过遵循这一标准，企业可以有效降低生产成本，提高模具的可靠性和一致性。

固定导板模的设计原理与应用

固定导板模的核心在于导板的设计，导板的主要作用是限制凸模和凹模的运动范围，防止因偏载而导致的模具损坏。导板通常采用耐磨性良好的钢材制成，并经过精密加工以确保其表面粗糙度和几何精度。此外，导板还需要具备一定的弹性，以便在冲压过程中吸收冲击力并保护模具。

• 导板的种类：根据不同的应用场景，导板可分为直线导板、圆柱导板等多种类型。直线导板适用于平面冲压件的加工，而圆柱导板则更适合复杂曲面的成型。
• 导板的安装：导板的安装位置和方向对模具性能有重要影响。通常情况下，导板需要与下模座紧密配合，并通过螺栓或销钉固定，以确保其在冲压过程中的稳定性。

通用下模座的关键特性

通用下模座是冷冲模的基础部件，其设计和制造直接关系到整个模具系统的性能。下模座的主要功能包括支撑模具、传递压力以及提供安装接口。为了满足这些需求，下模座通常由高强度合金钢制成，并经过热处理以增强其硬度和韧性。

• 材料选择：下模座的材料选择至关重要，常用的材料包括45号钢、Cr12MoV等。这些材料具有良好的强度和耐磨性，能够承受长时间的高负荷工作。
• 结构设计：下模座的设计需要充分考虑模具的安装空间和操作便利性。例如，合理的螺纹孔布局可以方便模具的拆卸和维护，而适当的斜面设计则有助于减少摩擦阻力。

实际案例分析

某汽车零部件制造商在生产汽车门板时，采用了符合SJ 3117-1988标准的固定导板模和通用下模座。在实际生产中，该模具系统表现出色，成功实现了门板的高精度冲压，合格率达到99%以上。据统计，这套模具系统每年可为企业节省约20%的生产成本，同时显著降低了模具维修频率。

另一个典型案例是一家家电生产企业，在其冰箱外壳的冲压加工中使用了改进型的固定导板模和通用下模座。通过优化导板的导向精度和下模座的刚性设计，该企业将冲压效率提高了15%，并且大幅减少了废品率。

总结

冷冲模中的固定导板模和通用下模座是现代工业生产中的关键技术环节。遵循SJ 3117-1988标准，不仅可以提升模具的性能和寿命，还能为企业带来显著的经济效益。未来，随着制造业的不断发展，冷冲模的设计和制造将更加注重智能化和绿色化，这将进一步推动相关技术的进步和创新。
