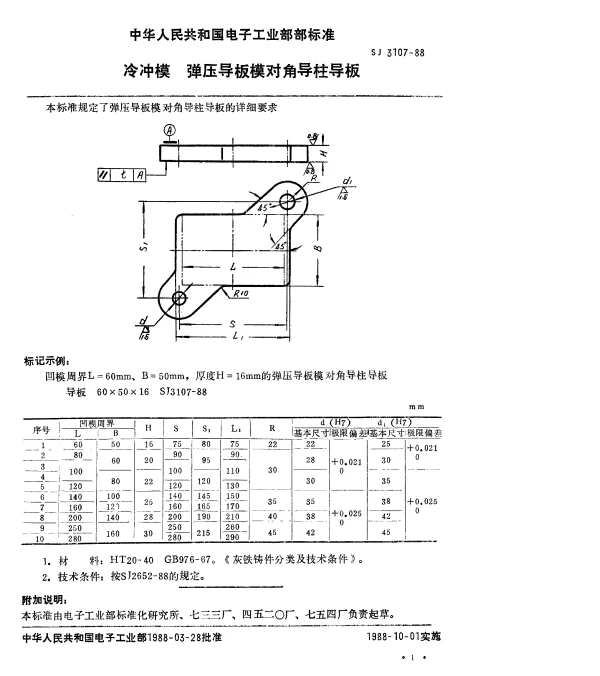

SJ 3107-1988 冷冲模.弹压导板模对角导柱导板

常见问题解答 (FAQ)

SJ 3107-1988 冷冲模.弹压导板模对角导柱导板 是中国机械行业的一项标准，用于规范冷冲模的设计与制造。以下是关于该主题的一些常见问题及其详细解答。

1. SJ 3107-1988 标准的主要内容是什么？

该标准主要规定了冷冲模中弹压导板模对角导柱导板的设计、制造和安装要求。具体内容包括导板的材料选择、尺寸公差、表面处理、安装精度以及使用注意事项等。

2. 什么是弹压导板模？

弹压导板模是一种结合了导向和弹性压料功能的模具结构。它通过导板实现模具的精准导向，同时利用弹簧或其他弹性元件提供压料力，确保冲压过程中的稳定性。

3. 对角导柱导板的作用是什么？

对角导柱导板主要用于提高模具的导向精度和稳定性。通过对角布置的导柱和导板，可以有效防止模具在工作过程中发生偏移或倾斜，从而保证冲压件的质量。

4. 如何选择合适的导板材料？

根据 SJ 3107-1988 标准，导板材料的选择需满足耐磨性、硬度和强度的要求。常用的材料包括合金钢（如 Cr12MoV）和工具钢（如 T10A）。具体选择取决于模具的工作条件和使用寿命需求。

5. 导板的尺寸公差如何确定？

导板的尺寸公差应严格遵循标准中的规定。通常情况下，导板的厚度公差为 ±0.02mm，导柱孔直径公差为 ±0.01mm。这些公差值直接影响模具的导向精度。

6. 导板的表面处理有哪些要求？

导板表面需要进行硬化处理以提高耐磨性，常见的处理方法包括淬火和氮化处理。此外，表面粗糙度也需符合标准要求，通常为 Ra0.4μm 或更低。

7. 安装导板时需要注意哪些事项？

• 确保导柱和导板的配合间隙符合标准要求。
• 导板的安装位置需精确对齐，避免偏移。
• 检查导板与导柱之间的润滑情况，确保运行顺畅。

8. 使用弹压导板模时如何维护？

定期检查导板的磨损情况，必要时更换导板或导柱；保持导板表面清洁，避免杂质影响导向精度；定期润滑导柱以减少摩擦。

9. SJ 3107-1988 标准是否适用于所有类型的冷冲模？

该标准主要适用于弹压导板模对角导柱导板的冷冲模设计与制造。对于其他类型的冷冲模，可能需要参考其他相关标准。

10. 如果发现导板出现异常磨损，应该如何处理？

首先检查导板的材料选择是否合理，其次检查安装和使用过程是否存在偏差。必要时调整导板的安装位置或更换导板。
