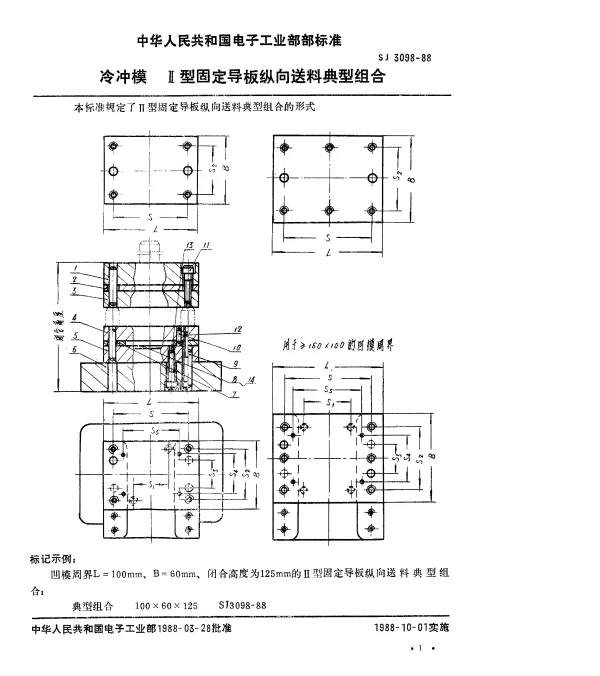

SJ 3098-1988 冷冲模.Ⅱ型固定导板纵向送料典型组合

冷冲模中的Ⅱ型固定导板及其应用

冷冲模是现代工业中用于金属板材加工的重要工具之一，其核心功能在于通过模具对金属材料施加压力，使其发生塑性变形以达到所需的形状和尺寸。在冷冲模的设计与制造中，导板作为关键部件之一，起着引导凸模和凹模精确配合的作用。其中，SJ 3098-1988 冷冲模.Ⅱ型固定导板纵向送料典型组合是一种标准化设计，广泛应用于各种冷冲压工艺中。

Ⅱ型固定导板的结构特点

Ⅱ型固定导板的设计理念主要围绕提高模具的导向精度和使用寿命展开。这种导板通常由高强度钢材制成，表面经过精密加工以确保其与模具其他部件之间的紧密配合。其纵向送料的特点在于能够引导工件沿模具的长度方向平稳移动，从而实现高效、精准的加工过程。

• 材料选择： 为了满足高强度和高耐磨性的要求，Ⅱ型固定导板常选用Cr12MoV等优质合金钢。
• 表面处理： 导板表面通常采用氮化处理或硬铬电镀，以增强其抗磨损性能。
• 安装方式： 固定导板通过螺栓或焊接的方式牢固地安装在模具底座上，确保其在长时间工作中的稳定性。

纵向送料的优势

与横向送料相比，纵向送料具有显著的技术优势。首先，它能够有效减少工件在模具内的滑动摩擦，降低模具的磨损速度；其次，纵向送料可以更好地适应复杂形状工件的加工需求，提高生产效率；最后，这种送料方式还能显著提升工件的加工精度，减少废品率。

例如，在汽车制造业中，Ⅱ型固定导板的纵向送料系统被广泛应用于车门内板的冲压成型。据统计，采用该系统后，每小时的产量提高了约30%，而废品率则下降了近40%。

典型组合的应用场景

根据SJ 3098-1988标准，Ⅱ型固定导板的典型组合通常包括导板本体、导套、导柱以及定位销等组件。这些组件协同工作，共同构成了一个完整的导向系统。

• 导板本体： 起到支撑和导向作用的核心部件。
• 导套与导柱： 精密配合，确保模具上下模之间的准确对齐。
• 定位销： 用于固定导板与其他模具部件的位置关系。

在实际应用中，这种组合形式尤其适合于大批量生产的场景。例如，某家电生产企业在其冰箱外壳冲压生产线中采用了这一典型组合，成功实现了每条生产线年产能超过50万台的目标。

技术改进与未来展望

尽管Ⅱ型固定导板及其纵向送料系统已经取得了显著的技术成果，但随着工业自动化水平的不断提高，对其性能提出了更高的要求。未来的研究方向主要包括以下几个方面：

• 开发新型耐磨材料，进一步延长导板的使用寿命。
• 优化导板的几何形状，减少工件在送料过程中的阻力。
• 引入智能监测技术，实时监控导板的工作状态并及时预警。

综上所述，SJ 3098-1988标准下的冷冲模Ⅱ型固定导板纵向送料典型组合不仅是冷冲压技术发展的重要里程碑，更是推动现代工业进步的关键力量。随着技术的不断革新，这一经典设计将继续为制造业带来更多的可能性。
