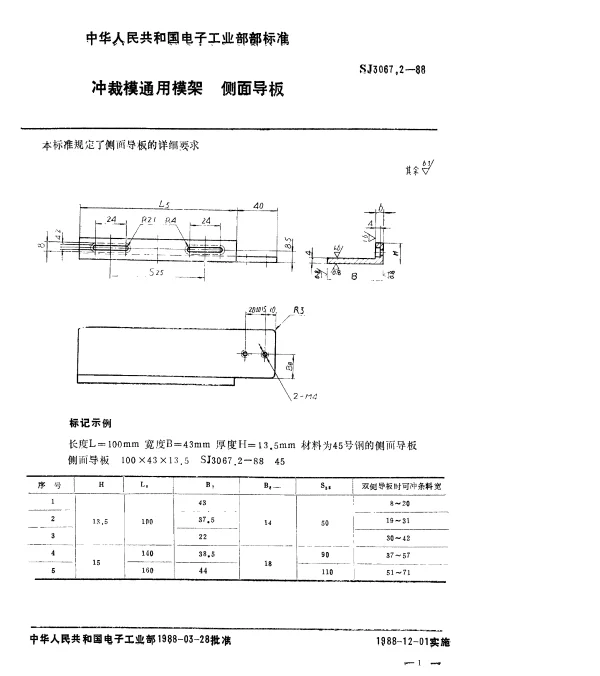

SJ 3067.2-1988 冲裁模通用模架.侧面导板

SJ 3067.2-1988 冲裁模通用模架中的侧面导板

冲裁模是现代工业中广泛应用的一种模具类型，其核心功能在于通过压力机对材料进行剪切、冲孔或成型等操作。在冲裁模的设计与制造过程中，通用模架作为基础结构，起着至关重要的作用。而侧面导板则是通用模架中的重要组成部分，直接影响到模具的精度和使用寿命。

本文将围绕 SJ 3067.2-1988 标准中关于冲裁模通用模架的侧面导板展开讨论，分析其设计原理、技术要求以及实际应用中的优化策略。

侧面导板的功能与设计原理

侧面导板的主要功能是在冲裁过程中引导凸模和凹模的精确运动，确保冲裁件的质量和模具的稳定性。根据 SJ 3067.2-1988 标准，侧面导板的设计需满足以下基本要求：

• 保证导向精度，减少摩擦和磨损；
• 具备足够的强度和刚度，以承受冲裁过程中的冲击力；
• 便于安装与维护，降低生产成本。

从设计原理来看，侧面导板通常采用滑动导向方式，通过精密加工的导轨与导套配合实现精准定位。这种设计能够有效避免因偏载导致的模具损坏，同时提高冲裁效率。

技术要求与标准解析

SJ 3067.2-1988 标准对侧面导板的技术参数进行了详细规定，主要包括以下几个方面：

• 材料选择： 导板通常选用高硬度合金钢（如 Cr12MoV），以确保耐磨性和抗变形能力。
• 表面处理： 导板表面需要进行淬火处理，并达到 HRC58-62 的硬度范围，以增强其耐久性。
• 几何公差： 导板与导套之间的配合间隙需严格控制，一般为 0.01mm 至 0.03mm，以保证导向精度。

这些技术要求不仅体现了标准化的重要性，也为模具制造商提供了明确的指导方向。

实际应用中的优化策略

尽管 SJ 3067.2-1988 标准为侧面导板的设计提供了理论依据，但在实际应用中仍存在一些挑战。以下是针对这些问题提出的优化策略：

• 引入润滑系统：通过在导板与导套之间添加润滑油，可以显著降低摩擦系数，延长使用寿命。
• 改进导板结构：采用模块化设计，使导板易于拆卸和更换，从而降低维修成本。
• 结合现代技术：利用计算机辅助设计（CAD）和有限元分析（FEA），优化导板的受力分布，进一步提升其性能。

上述措施不仅能提高模具的整体性能，还能为企业带来显著的经济效益。

结论

侧面导板作为冲裁模通用模架的重要组成部分，其设计与制造直接关系到模具的工作效率和使用寿命。通过对 SJ 3067.2-1988 标准的深入研究，我们可以发现，侧面导板的设计不仅要符合技术规范，还需结合实际需求进行创新改进。未来，随着新材料和新技术的应用，侧面导板的性能将进一步提升，为冲裁模行业的发展注入新的活力。
