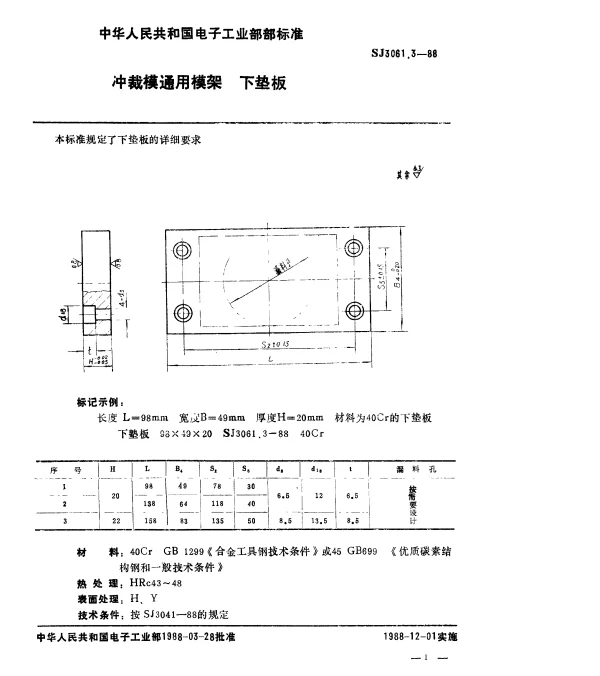

SJ 3061.3-1988 冲裁模通用模架.下垫板

SJ 3061.3-1988 冲裁模通用模架: 下垫板的技术规范与应用

SJ 3061.3-1988 是中国机械工业部制定的一项关于冲裁模通用模架的国家标准，其中详细规定了冲裁模中下垫板的设计、制造和检验要求。作为冲裁模的重要组成部分，下垫板不仅起到支撑作用，还直接影响到模具的精度、使用寿命以及生产效率。本文将围绕这一主题展开深入探讨，从技术规范、应用场景到实际案例，全面解析下垫板在冲裁模中的重要性。

下垫板的技术规范

根据 SJ 3061.3-1988 的规定，下垫板是冲裁模中位于最底部的一块基板，其主要功能包括固定模具、承受冲裁力以及提供导向支持。为了确保模具的稳定性和耐用性，下垫板需要满足以下技术要求：

• 材料选择: 下垫板通常采用优质碳素钢或合金钢制成，以保证其强度和韧性。例如，45号钢因其良好的机械性能被广泛应用于下垫板的制造。
• 表面处理: 表面需经过淬火和研磨处理，以提高硬度和耐磨性。这一步骤对于减少摩擦和延长模具寿命至关重要。
• 尺寸公差: 根据标准要求，下垫板的厚度、平面度和平行度都有严格的公差范围，以确保模具在工作过程中的精准对位。
• 安装孔设计: 下垫板上需要设置多个安装孔，用于连接冲床和其他模具部件。这些孔的位置和大小必须严格按照图纸标注执行。

此外，下垫板还需具备一定的抗冲击能力，以应对高强度冲裁作业带来的压力。因此，在设计阶段需要综合考虑材料的力学性能和实际工况需求。

下垫板的应用场景

下垫板广泛应用于各种冲压加工领域，尤其是在汽车、家电和电子行业。以下是几个典型的应用场景：

• 汽车零部件制造: 在汽车制造中，冲裁模常用于生产车门、引擎盖等大型覆盖件。下垫板在此类高精度冲压作业中起到了关键的支撑作用，确保模具能够长期稳定运行。
• 家电外壳成型: 家电行业对冲裁模的要求较高，尤其是冰箱、洗衣机等产品的外壳冲压。下垫板通过均匀分布冲裁力，有效避免了模具变形问题。
• 精密电子元件加工: 随着电子产品的小型化趋势，冲裁模的需求也愈发多样化。下垫板在这些高精度加工中扮演了不可或缺的角色，帮助实现微米级的加工精度。

在实际应用中，下垫板的选择不仅要符合技术规范，还需要结合具体的生产环境进行优化。例如，在高温环境下工作的模具，下垫板需具备更高的耐热性能；而在高速冲压场合，则需要更强的动态承载能力。

实际案例分析

某知名汽车制造商曾面临一个技术难题：其冲裁模在连续生产中频繁出现下垫板断裂的情况。经过详细调查发现，问题出在下垫板的材质选择和热处理工艺上。为此，他们采用了符合 SJ 3061.3-1988 标准的新型下垫板，并对其进行了强化处理。结果表明，新下垫板的使用寿命提升了30%，同时显著降低了维护成本。

另一个典型案例来自一家家电企业。该企业在生产冰箱外壳时，由于原有下垫板的平面度不足，导致产品表面出现波纹现象。通过更换为更高精度的下垫板后，产品质量得到了大幅提升，客户投诉率下降了45%。

总结

下垫板作为冲裁模的重要组成部分，其性能直接决定了模具的整体质量和使用寿命。SJ 3061.3-1988 提供了一套科学严谨的技术规范，为企业提供了明确的指导方向。无论是汽车、家电还是电子行业，下垫板的应用都离不开对其技术参数的严格把控和合理选型。未来，随着制造业向智能化和高效化发展，下垫板的设计也将更加注重环保、节能和可持续性，从而更好地服务于现代工业需求。
