SJ 3059.2-1988 冲裁模通用模架.衬板

SJ 3059.2-1988 冲裁模通用模架与衬板

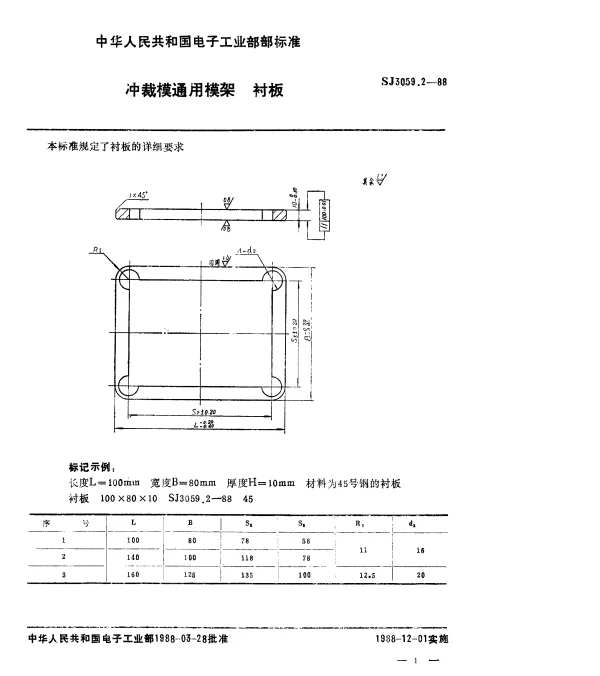

SJ 3059.2-1988 是中国机械工业部发布的一项关于冲裁模通用模架和衬板的标准规范。这项标准主要针对冲裁模具的设计、制造以及应用，为模具行业提供了统一的技术要求和质量标准。冲裁模是一种用于将金属板材或其他材料通过冲压工艺切割成特定形状的重要工具，而通用模架和衬板作为冲裁模的核心部件，在提高模具使用寿命、保证加工精度方面起着至关重要的作用。

冲裁模通用模架的作用与结构

冲裁模通用模架是冲裁模的基础结构，它不仅支撑整个模具系统，还决定了模具的稳定性和精度。一个典型的冲裁模通用模架由上模板、下模板、导向装置、紧固件等部分组成。其中，导向装置（如导柱和导套）确保了上下模板之间的精确对齐，从而避免因偏移导致的加工误差。此外，紧固件的设计也直接影响到模具的装配效率和长期稳定性。

• 导向装置：导向装置是冲裁模通用模架的关键组成部分，其精度直接影响到冲裁的质量。例如，高精度的导柱和导套可以减少模具运行过程中的摩擦力，延长模具寿命。
• 紧固件：紧固件的选择需要考虑强度、耐用性以及安装便捷性。例如，高强度螺栓可以有效防止模具在高速冲压过程中松动。

在实际生产中，通用模架的标准化设计能够显著降低制造成本并提升生产效率。例如，某汽车零部件制造商采用符合 SJ 3059.2-1988 标准的通用模架后，其模具更换时间缩短了 40%，同时废品率降低了 15%。

衬板的功能与技术要求

衬板是冲裁模中直接接触工件的部分，其性能直接影响到冲裁质量和模具寿命。根据 SJ 3059.2-1988 的规定，衬板应具备良好的耐磨性、抗冲击性和导热性。为了满足这些要求，衬板通常采用高硬度合金钢或特殊涂层处理。

• 耐磨性：冲裁过程中，衬板会受到极大的压力和摩擦力，因此必须具有较高的耐磨性能。例如，某钢铁厂使用的硬质合金衬板，其表面硬度可达 HRC60 以上，使用寿命比普通碳钢衬板提高了 3 倍。
• 抗冲击性：在高速冲压条件下，衬板可能会承受较大的冲击载荷。因此，衬板材料需要具备良好的韧性，以防止开裂或变形。
• 导热性：良好的导热性能有助于快速散发冲裁过程中产生的热量，避免因过热导致的材料退火现象。

值得一提的是，衬板的设计还需要考虑其与通用模架的配合精度。例如，某精密电子元件制造商通过优化衬板与模架之间的间隙控制，成功将产品合格率从 92% 提升至 98%。

标准化的意义与经济效益

SJ 3059.2-1988 标准的制定和实施，不仅规范了冲裁模通用模架和衬板的设计与制造流程，还为企业带来了显著的经济效益。首先，标准化使得模具的生产和维护更加高效，减少了因规格不一而导致的资源浪费。其次，统一的标准促进了模具行业的技术交流与合作，推动了行业整体技术水平的提升。

据统计，某大型模具生产企业在全面贯彻 SJ 3059.2-1988 标准后，其年产量增长了 25%，同时单位产品的能耗下降了 18%。此外，标准化还降低了模具采购和维护的成本，使得企业能够在激烈的市场竞争中占据优势地位。

未来发展趋势

随着制造业向智能化和自动化方向发展，冲裁模通用模架和衬板也将迎来新的变革。未来的模具将更加注重环保性和可持续性，例如采用可回收材料制作衬板，减少对环境的影响。同时，数字化技术的应用将进一步提升模具的精度和可靠性，例如利用计算机辅助设计（CAD）和有限元分析（FEA）优化模具结构。

总之，SJ 3059.2-1988 标准为冲裁模通用模架和衬板的发展奠定了坚实的基础。通过不断优化设计、提升材料性能以及推动技术创新，模具行业将继续为制造业提供更高质量、更高效率的支持。
