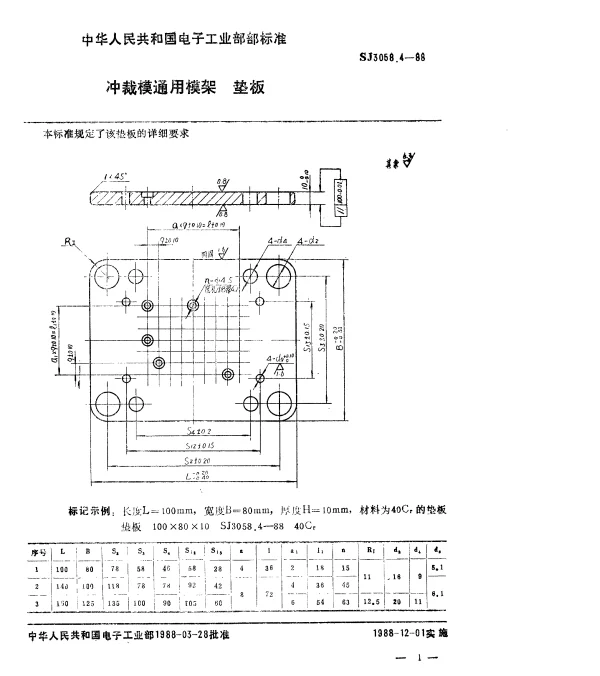

SJ 3058.4-1988 冲裁模通用模架.垫板

SJ 3058.4-1988冲裁模通用模架与垫板

SJ 3058.4-1988是中国机械工业部于1988年发布的关于冲裁模通用模架及垫板的标准规范。这一标准为冲裁模具的设计、制造和应用提供了统一的技术依据，旨在提高模具质量和生产效率，同时降低制造成本。作为冲裁模的核心部件之一，模架和垫板不仅直接影响模具的工作性能，还关系到整个冲压生产线的稳定性和安全性。

冲裁模通用模架的定义与作用

冲裁模通用模架是冲裁模具的基础结构件，主要由上模座、下模座、导柱和导套等部分组成。其核心功能是为冲裁模提供精准导向和平稳运行的支撑平台。模架的设计需要满足高强度、高精度和高耐磨性的要求，以确保模具在长期使用中保持稳定的加工精度。

• 导向精度： 导柱和导套的配合精度直接决定了冲裁模的工作精度。根据SJ 3058.4-1988的规定，导柱和导套的配合间隙应控制在特定范围内，以避免因导向误差导致的工件变形或废品率上升。
• 承载能力： 模架需要承受冲裁过程中产生的巨大压力和冲击力。因此，材料的选择至关重要。通常采用优质合金钢或铸铁，经过热处理后具有更高的强度和韧性。
• 标准化设计： SJ 3058.4-1988强调了模架的标准化设计原则，通过统一尺寸和接口规格，便于模具的更换和维修，同时也降低了生产成本。

垫板的功能与技术要求

垫板是冲裁模的重要辅助部件，位于模架和冲床工作台之间，起到缓冲、分散压力的作用。它能够有效保护模架和冲床，延长设备使用寿命。垫板的质量和技术参数直接影响冲裁模的整体性能。

• 材料选择： 垫板通常采用高硬度钢板或复合材料制成，表面经过硬化处理以增强耐磨性。根据SJ 3058.4-1988的要求，垫板的硬度需达到一定标准，以适应不同冲压工艺的需求。
• 厚度设计： 垫板的厚度需根据冲裁模的压力分布和冲床的最大承载能力来确定。过薄可能导致垫板变形，而过厚则会增加不必要的成本。合理的厚度设计是保证模具正常工作的关键。
• 安装精度： 垫板的安装位置和水平度对冲裁模的导向精度有重要影响。根据标准要求，垫板的平面度误差不得超过0.05mm/m，以确保冲裁过程的稳定性。

实际案例分析

某汽车零部件制造商在生产冲压件时，曾遇到冲裁模频繁损坏的问题。通过对模具进行全面检查发现，问题出在模架的导向精度不足和垫板的硬度不够。经过升级模架并更换符合SJ 3058.4-1988标准的垫板后，模具的使用寿命提高了近一倍，废品率从原来的8%降至1%，显著提升了生产效率和经济效益。

总结

SJ 3058.4-1988标准为冲裁模通用模架和垫板的设计与制造提供了科学的技术指导，是现代冲压行业不可或缺的重要规范。通过严格执行该标准，可以有效提升模具的性能和可靠性，降低生产成本，为企业创造更大的价值。未来，随着冲压技术的不断发展，这一标准也将不断优化和完善，以适应更复杂、更高精度的冲压需求。
