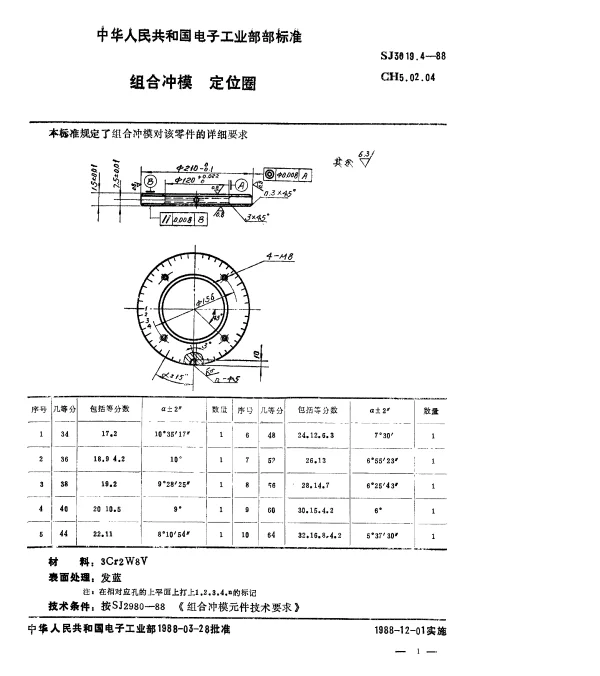

SJ 3019.4-1988 组合冲模.定位圈

摘要：本文件规定了组合冲模中定位圈的技术要求、尺寸公差及检验方法。本文件适用于机械制造行业中使用的组合冲模定位圈。
Title：Combination Punch Die - Locator Ring
中国标准分类号：J25
国际标准分类号：25.120.10

组合冲模中的定位圈

在现代工业制造中，冲压技术作为一项重要的加工手段，广泛应用于汽车、电子、航空航天等多个领域。其中，组合冲模以其高效、精准的特点成为现代制造业的核心工具之一。而定位圈作为组合冲模的重要组成部分，其作用不可忽视。本篇文章将围绕“SJ 3019.4-1988 组合冲模.定位圈”这一主题展开，探讨定位圈的技术标准、功能特点及其在实际生产中的应用。

定位圈的技术标准与规范

SJ 3019.4-1988 是中国国家标准中关于组合冲模定位圈的部分规定。该标准详细描述了定位圈的设计要求、材料选择、制造工艺以及安装方法等。定位圈的主要目的是确保冲压过程中的精确对位，从而提高产品的质量和生产效率。

• 设计要求： 根据SJ 3019.4-1988的规定，定位圈的设计需要考虑冲模的整体结构和工作环境。例如，定位圈的厚度、直径和表面粗糙度都必须符合特定的标准，以保证其在高强度工作下的稳定性。
• 材料选择： 定位圈通常采用高硬度合金钢制成，这种材料具有良好的耐磨性和抗变形能力。此外，为了延长使用寿命，部分定位圈还会进行表面硬化处理。
• 制造工艺： 制造定位圈时，需严格控制加工精度，确保每个定位圈的尺寸误差不超过规定的范围。同时，表面光洁度也是衡量定位圈质量的重要指标。

定位圈的功能特点

定位圈在组合冲模中的作用是至关重要的。它通过精密的设计和制造，为冲压件提供准确的定位基准，避免因定位不准而导致的产品缺陷。以下是定位圈的主要功能特点：

• 精确导向： 定位圈能够引导冲头和模具精确对齐，确保每次冲压都能达到一致的效果。
• 提高生产效率： 由于定位圈减少了人工调整的时间，从而提高了生产线的整体效率。
• 增强安全性： 精确的定位可以减少冲压过程中可能出现的偏差，降低设备损坏的风险。

实际案例分析

某汽车制造企业采用了符合SJ 3019.4-1988标准的组合冲模，其中定位圈起到了关键作用。在生产汽车零部件的过程中，定位圈确保了冲压件的尺寸一致性，使产品合格率从原来的85%提升至98%以上。据统计，该企业在一年内通过优化定位圈的设计，节省了约15%的原材料成本，并显著降低了废品率。

另一个典型案例是一家电子产品制造商，他们使用定位圈来生产微型电路板。由于定位圈的精确导向，冲压后的电路板误差控制在±0.01毫米以内，完全满足了高精度电子元件的需求。这不仅提升了产品的市场竞争力，还为企业赢得了更多的订单。
