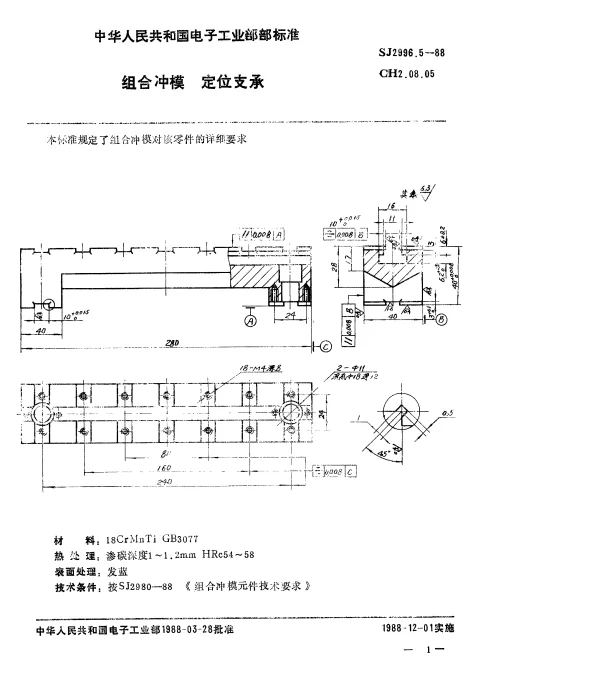

SJ 2996.5-1988 组合冲模.定位支承

摘要：本文件规定了组合冲模中定位支承的技术要求、尺寸公差和检验方法。本文件适用于机械制造业中使用的组合冲模定位支承的设计与制造。
Title：Combination Punch Dies - Location Supports
中国标准分类号：J75
国际标准分类号：25.100

SJ 2996.5-1988 标准概述

SJ 2996.5-1988 是中国机械工业部制定的一项关于组合冲模的技术标准，其核心内容聚焦于定位支承的设计与应用。定位支承作为冲模中至关重要的组成部分，直接影响到冲压件的质量、生产效率以及模具的使用寿命。这项标准为冲模设计和制造提供了明确的技术指导，确保了冲模在工业生产中的标准化和规范化。

定位支承的作用在于为工件提供精准的定位点，以保证冲压过程中的精确性。在实际生产中，定位支承需要承受较大的压力和摩擦力，因此其材料选择、结构设计以及安装方式都至关重要。SJ 2996.5-1988 标准不仅规范了这些技术细节，还强调了对定位支承的检测和维护要求。

定位支承的关键技术要求

根据 SJ 2996.5-1988 标准，定位支承的设计需满足以下几个关键要求：

• 精度要求: 定位支承的精度直接影响冲压件的质量。标准规定，定位支承的平面度误差不得超过 0.02 毫米，垂直度误差不得超过 0.01 毫米。
• 耐磨性: 定位支承需要具备良好的耐磨性能，以应对长期的高负荷工作环境。通常采用高碳钢或硬质合金材料，经过热处理后硬度可达 HRC60 以上。
• 表面光洁度: 定位支承的表面光洁度要求达到 Ra0.4 微米，以减少摩擦阻力并提高使用寿命。
• 安装稳定性: 定位支承的安装必须牢固可靠，避免因松动导致的定位偏差。

这些技术要求确保了定位支承能够长期稳定地工作，从而提高整个冲模系统的运行效率。

定位支承的实际应用案例

为了更好地理解 SJ 2996.5-1988 标准的应用价值，我们可以通过一个实际案例来说明。某汽车零部件制造商在生产汽车门板时遇到了定位不准的问题，导致产品合格率仅为 75%。通过引入符合 SJ 2996.5-1988 标准的定位支承，企业对冲模进行了全面升级。

在改造过程中，技术人员采用了高强度的硬质合金材料制作定位支承，并严格按照标准要求调整了定位支承的平面度和垂直度。此外，还优化了定位支承的安装工艺，确保其牢固性和稳定性。经过改造后，冲压件的合格率提升至 98%，同时模具的使用寿命延长了一倍。

定位支承与其他部件的关系

定位支承并非孤立存在的部件，它与冲模中的其他组件紧密相关。例如，导向装置需要与定位支承协同工作，以确保冲压过程的精确性。此外，冲床的压力机也需要与定位支承配合，以实现最佳的工作状态。

• 导向装置: 导向装置的作用是引导冲头准确到达预定位置。如果定位支承的精度不足，即使导向装置设计得再精良，也无法保证冲压件的质量。
• 压力机: 压力机的参数设置直接影响定位支承的受力情况。过大的压力可能导致定位支承变形，而过小的压力则可能影响冲压效果。

因此，在冲模设计中，必须综合考虑各个部件之间的关系，确保整体系统的协调运作。
